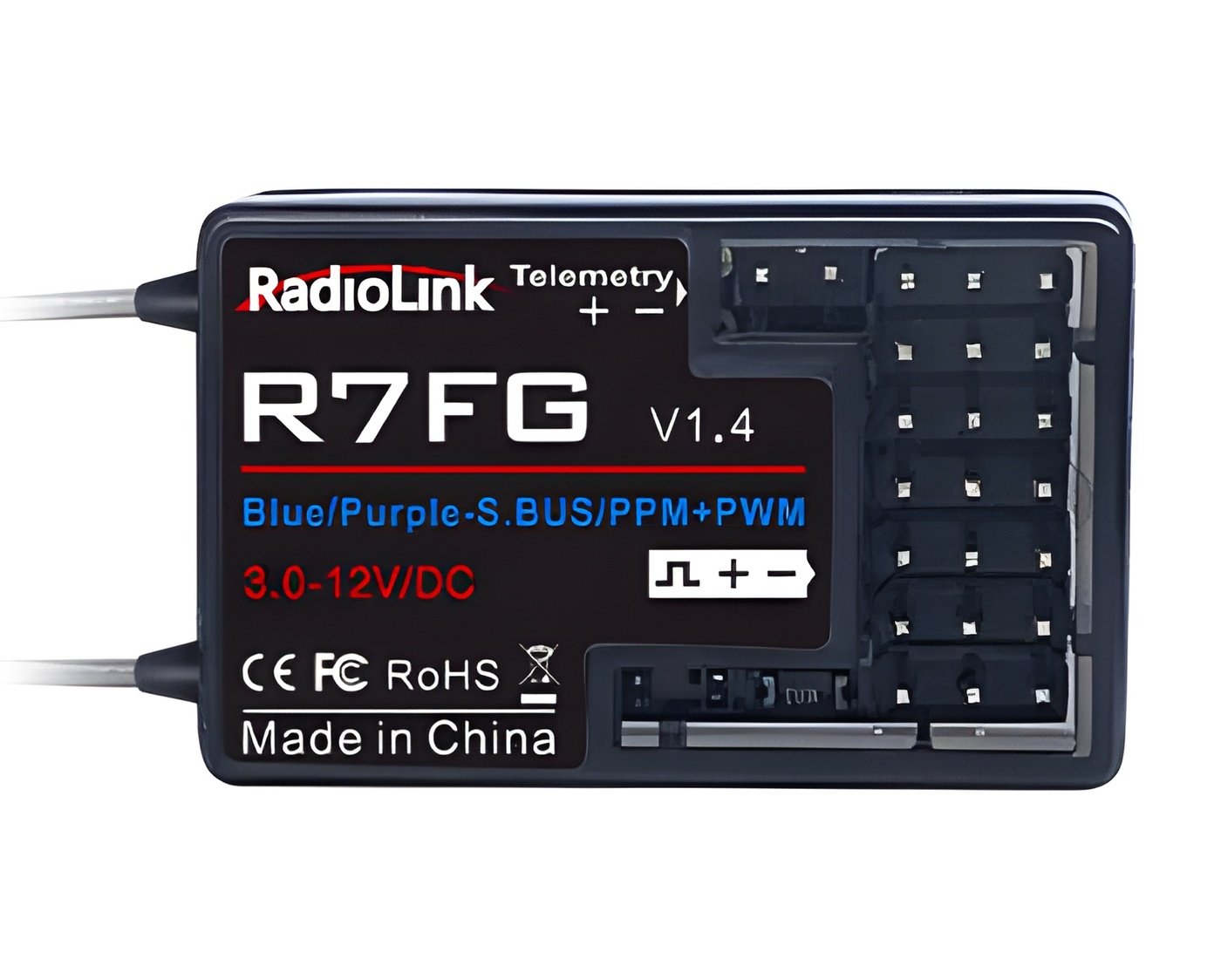

RadioLink R7FG-VC 7-kanals mottagare
RadioLink R7FG-VC är en kompakt 7-kanals 2,4 GHz-mottagare för RC-bilar, båtar och robotprojekt. Den är framtagen för stabil styrning, realtidstelemetri och flexibel signalutgång med stöd för PWM, PPM och SBUS.
Med upp till 600 meters räckvidd på marken, FHSS spread spectrum-teknik, integrerat gyro och IPX4-stänkskydd är R7FG-VC ett mångsidigt val för användare som vill ha säker och följsam kontroll i mark- och båtmodeller.
- 7-kanals mottagare för bilar, båtar och robotar
- Upp till 600 meters räckvidd på marken under optimala förhållanden
- FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning
- Stöd för PWM, PPM och SBUS
- Inbyggd realtidstelemetri för RSSI, mottagarspänning och modellspänning
- Integrerat gyro med justerbar gyrokänslighet
- IPX4-stänkskydd
- 4096 upplösning och snabb respons inom 12 ms
- Skydd mot felaktig polaritet
- Brett spänningsområde: 3–12 V
Stabil styrning med upp till 600 meters räckvidd
R7FG-VC har en specificerad fjärrstyrningsräckvidd på upp till 600 meter på marken. Det gör mottagaren lämplig för RC-bilar, båtar och FPV-inspirerade markmodeller där stabil styrning och tydlig kontroll är viktigt.
Räckvidden kan variera beroende på installation, antennplacering, omgivning och signalförhållanden.
FHSS-kommunikation med starkt störningsskydd
R7FG-VC använder FHSS spread spectrum-teknik och 67-kanals pseudorandom frekvenshoppning. Det bidrar till stabil signalöverföring och starkt störningsskydd, även när flera användare kör samtidigt.
Det industriella 32-bitars M0-chipet hjälper till att ge bättre skydd mot störningar, exempelvis från förbränningsmotorer i bränsledrivna modellbilar.
Inbyggd realtidstelemetri
R7FG-VC kan överföra RSSI, mottagarspänning och modellspänning i realtid. RSSI-värde och mottagarspänning visas på sändarens skärm när bindningen mellan sändare och mottagare är klar.

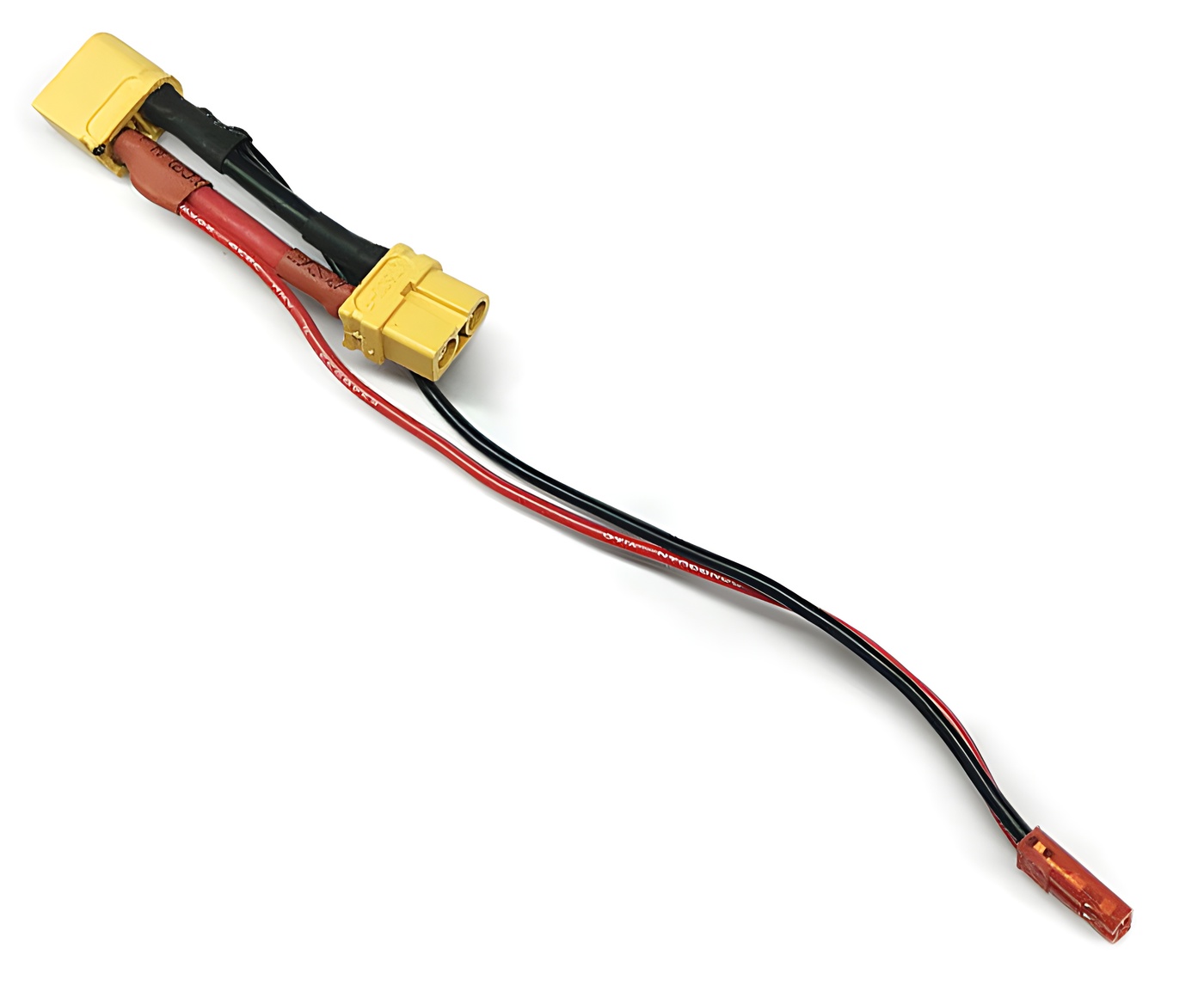

Modellspänningen kan visas genom att ansluta batteriet till telemetriporten via den medföljande spänningsåterkopplingskabeln. Ingen extra telemetrimodul krävs. Telemetrin stöder modellspänning upp till 8S-batteri, 33,6 V.
För att använda tvåvägskommunikation krävs motsvarande aktuell firmware.
IPX4-stänkskydd
Kretskortet och stiften på R7FG-VC har nanobeläggningsteknik, liknande den som används i mobiltelefoner. Mottagaren är stänkskyddad enligt IPX4.
IPX4 innebär skydd mot vattenstänk. Både version V1.2 och V1.3 av R7FG är utformade för att vara stänkskyddade enligt IPX4.
Stöd för PWM, PPM och SBUS
R7FG-VC stöder flera signalutgångslägen, vilket gör mottagaren flexibel för olika typer av RC-installationer.
- PWM-läge: När LED-lampan lyser grönt eller rött skickas PWM-signal från CH1 till CH7.
- PWM + PPM / PWM + SBUS-läge: När LED-lampan lyser blått eller lila skickas PWM från CH1 till CH5, PPM från CH6 och SBUS från CH7.
Det gör det möjligt att anpassa signalutgången efter modelltyp och installation, exempelvis för modellbåtar och bilar med FPV-utrustning.
Integrerat gyro för stabilare körning
R7FG-VC har ett integrerat gyro med justerbar gyrokänslighet. Gyrot hjälper fordonet att hålla riktningen och kan ge mjukare kurvtagning och stabilare körning vid högre hastigheter.
Det kan även bidra till att minska sladd och oönskad drift i modeller där grepp och riktning snabbt påverkas av underlag och hastighet.
4096 precision och snabb respons
R7FG-VC har 4096 stegs upplösning, 0,25 µs per sektion och snabb respons inom 12 ms. Kombinationen ger jämn och precis styrning i modeller där respons och kontrollkänsla är viktigt.
Den 48 MHz M0-processorn bidrar till snabb signalhantering och stabil funktion.
Subsidiary ID-funktion
R7FG-VC stöder Subsidiary ID, vilket gör det möjligt att ange ett specifikt ID bland flera bundna mottagare. Totalt kan 10 Subsidiary ID lagras.
Funktionen kan vara användbar i särskilda tillämpningar, exempelvis långdistansräddning, bogsering eller användning av flera modeller med samma sändare.
Skydd mot felpolaritet och brett spänningsområde
R7FG-VC har skydd mot felaktig polaritet, vilket hjälper till att förhindra skador om strömpolerna ansluts felaktigt. Driftspänningen på 3–12 V ger även stöd för högspänningsservon.
Passar för flera modelltyper
- RC-bilar
- RC-båtar
- Robotprojekt
- Modellbåtar med FPV
- Markmodeller med behov av gyro och telemetri
Tekniska specifikationer
- Modell: RadioLink R7FG-VC
- Produkttyp: 7-kanals mottagare med integrerat gyro
- Storlek: 35 x 22 x 14 mm
- Antennlängd: 205 mm
- Vikt: 6 g
- Kanaler: 7
- Signalutgång: PWM + PPM + SBUS
- Spänningsområde: 3–12 V
- Driftström: 30 mA, beroende på matningsspänning
- Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
- Spread spectrum-läge: FHSS, 67-kanals pseudorandom frekvenshoppning
- Kanalupplösning: 4096 med 0,25 µs per sektion
- Realtidstelemetri: RSSI, mottagarspänning och modellspänning
- Maximal telemetrispänning: Upp till 8S, 33,6 V
- Gyroläge: Integrerat gyro med justerbar gyrokänslighet
- Modelltillämpning: Bilar, båtar och robotar
- Kontrollavstånd: Upp till 600 m på marken
- Kompatibla sändare: RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS, RC4GS, T16D, T12D, T8FB och T8S
Viktigt att veta
Maximal räckvidd kan variera beroende på modell, installation, antennplacering, miljö och signalförhållanden. För bästa funktion bör mottagaren placeras så att antennen får god signalmottagning.
Telemetri för modellspänning kräver anslutning via spänningsåterkopplingskabeln. Tvåvägskommunikation och vissa funktioner kan kräva aktuell firmware.
Kontrollera alltid att mottagaren är kompatibel med din sändare och att rätt signalutgång, gyrokänslighet och kanalinställningar är valda innan användning.
Sammanfattning
RadioLink R7FG-VC är en kompakt och mångsidig 7-kanals mottagare med integrerat gyro, IPX4-stänkskydd, realtidstelemetri och stöd för PWM, PPM och SBUS. Den passar särskilt bra för RC-bilar, båtar och robotprojekt där stabil styrning, telemetri och flexibel signalutgång är viktigt.
