RadioLink T12D Mode 1 12-kanals RC-sändare med 2 st R12F-mottagare
RadioLink T12D är en avancerad 12-kanals RC-sändare med 12 fullt proportionella kanaler, färgskärm, stöd för långdistansmoduler och bred modellkompatibilitet. Den är framtagen för användare som behöver flexibel styrning för flygplan, helikoptrar, multirotorer, robotar, båtar, markfordon och andra avancerade RC-projekt.
Denna version är i Mode 1 och levereras med två R12F-mottagare. Kombinationen passar särskilt bra för dig som vill ha ett kraftfullt radiosystem med många kanaler, programmerbara funktioner och stöd för både traditionella RC-modeller och mer avancerade system.
- 12 fullt proportionella kanaler
- Mode 1-version
- Levereras med 2 st R12F-mottagare
- Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
- FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning
- Upp till 4000 meters räckvidd i luften under optimala förhållanden
- Valbar svarstid: 3 ms, 4 ms eller 14 ms
- freeRTOS + LVGL GUI
- 2,8-tums färgskärm med 320 x 240 pixlar
- Tränarfunktion med stöd för både trådlöst och trådbundet tränarläge
- Inbyggd simulatorfunktion via Type-C efter firmwareuppgradering
- Stöd för flera språk
Stöd för ELRS, TBS Crossfire och långdistansmoduler
T12D stöder ELRS, TBS Crossfire och andra vanliga långdistansmoduler. Det gör det möjligt att justera flera parametrar direkt via T12D, exempelvis protokoll, baudhastighet och WiFi-läge, beroende på modul och konfiguration.
Det ger en kombination av T12D:s användarvänliga gränssnitt och funktionerna hos vanliga open source-baserade långdistansmoduler.
Avancerad kommunikationsteknik
T12D använder uppgraderad och optimerad kommunikationsteknik med fokus på snabbare svarstid och bättre feltolerans. Radiolinks radiosystem används inom flera typer av tillämpningar, bland annat robotik, fordon och säkerhetsrelaterade projekt.
FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning bidrar till stabil signalöverföring och starkt störningsskydd i krävande miljöer.
Starkt störningsskydd för många samtidiga användare
T12D är utvecklad för stabil signal på alla 12 kanaler. Systemet är framtaget för att kunna användas i miljöer där många användare kör samtidigt, exempelvis tävlingar, utbildning och större RC-evenemang.
Det gör radion lämplig för exempelvis racingdrönare, elektronik- och tekniktävlingar samt andra sammanhang där många sändare kan vara aktiva samtidigt.
12 fullt proportionella kanaler
T12D har 12 fullt proportionella kanaler, där alla kanaler kan programmeras. Det ger stor flexibilitet för modeller med många funktioner, från ingenjörsfordon och robotar till helikoptrar, flygplan, multirotorer och mer avancerade RC-system.
De många kanalerna gör T12D särskilt användbar för modeller där flera servon, funktioner, mixar eller speciallösningar behöver styras individuellt.
Bred modellkompatibilitet
T12D stöder många olika modelltyper, inklusive helikoptrar, flygplan, segelflygplan, multirotorer, racingdrönare, fotbollsdrönare, ingenjörsfordon, tävlingsbåtar, robotar, gräsklippare, betesbåtar och andra RC-modeller.
Det gör sändaren lämplig för både klassiska hobbybyggen och mer specialiserade projekt.
freeRTOS och LVGL GUI
T12D använder freeRTOS tillsammans med LVGL GUI för ett färgstarkt och responsivt användargränssnitt. Kombinationen är framtagen för att ge en bra balans mellan prestanda, tydliga menyer och effektiv hårdvaruanvändning.
Gränssnittet är utformat för att göra avancerade inställningar mer lättillgängliga direkt i sändaren.
Hög konfiguration och tydlig färgskärm
T12D har 216 MHz huvudfrekvens, 2,8-tums färgskärm med 320 x 240 pixlar, tre 3-lägesomkopplare, en 2-lägesomkopplare, två rattar, två skjutreglage och ergonomisk design.
Det ger god kontroll över flera funktioner och gör radion flexibel för olika piloters behov.
Inbyggd simulatorfunktion
T12D-sändaren och R12F/R16F-mottagare har integrerat simulatorstöd efter firmwareuppgradering till V1.7.1 eller senare. Ingen extern dongel krävs. Anslut bara till datorn via Type-C-kabel för användning med kompatibla simulatorer.
Simulatorstödet omfattar bland annat TRYP FPV, AeroFly, Uncrashed, Liftoff, FPV LOGIC och Velocidrone. Funktionen är kompatibel med både macOS och Windows.
Tränarfunktion med trådlöst och trådbundet läge
T12D stöder både trådlös och trådbunden tränarfunktion. Det trådlösa tränarläget gör att instruktören kan röra sig fritt inom upp till 600 meter utan att begränsas av tränarkabel.
Det gör T12D praktisk för flygskolor, klubbar, utbildning och situationer där en instruktör behöver kunna ta över kontrollen vid behov.
Realtidsdata från flight controller
I betesbåtsläge kan T12D lagra upp till 100 GPS-koordinater för fiskeplatser. Varje fiskeplats kan namnges av användaren, vilket gör det enklare att hålla ordning på sparade positioner.
Systemet kan visa realtidsdata som avstånd, satellitantal, fartygsspänning, longitud, latitud och ruttkartor. Med ett klick kan användaren kontrollera flight controller-läge, koordinater för fiskeplatsinformation och hemposition.
För fiskeplatsfunktionen ska R16F-mottagare användas enligt underlaget.
Återställning av användardefinierade inställningar
T12D stöder återställning av användardefinierade inställningar med en knapptryckning. OEM-tillverkare, utbildningsinstitutioner och enskilda användare kan välja att återställa egna eller OEM-konfigurerade parametrar i stället för enbart standardinställningar.
Det finns även möjlighet att återställa tillverkarens standardparametrar.
Växla flygläge med ett klick
Efter uppgradering till firmware V1.8.2 eller senare innehåller MODEL-funktionen förinstallerade konfigurationer för bland annat fotbollsdrönarna A560, D460, SU27, 200 mm och 400 mm samt den optiska flödesdrönaren F108.
När rätt flygläge har valts visas det aktuella flygläget i sändarens huvudgränssnitt, vilket minskar risken för att fel flygläge används.
Flera språk och anpassningsbara röstmeddelanden
T12D har stöd för flera menyspråk, bland annat kinesiska, engelska, tyska, franska, ryska, japanska, spanska, koreanska, thailändska och polska. Röstmeddelanden kan också anpassas på flera språk.
Fler språkversioner läggs till löpande enligt underlaget.
Programmerbar kaskadfunktion för mixreglage
Alla 12 kanaler kan programmeras till avancerade inställningar. Flera mixreglage kan kombineras, vilket gör att en enda omkopplare kan styra flera kanaler.
Det gör T12D användbar både för daglig träning och tävlingar där avancerade mixar och anpassade styrfunktioner behövs.
Bred mottagarkompatibilitet
T12D levereras med två 12-kanals R12F-mottagare och är kompatibel med flera andra RadioLink-mottagare för olika modelltyper.
- R12F: Standardmottagare som ingår i paketet
- R16SM: För racingdrönare och multikoptrar
- R16F: För helikopter, flygplan, multikopter, bil, båt och robot
- R8FG och R8FGH: För gräsklippare och betesbåtar
- R8EF: För flygplan och helikopter
- R8SM, R8FM och R8XM: För racingdrönare och multikoptrar
- R6FG, R6F och R7FG: För bilar och båtar
- R4FGM: För mini-RC-bilar
Användarvänlig meny
T12D har en menystruktur för navigering och parameterinställning som är framtagen för att vara kraftfull men enkel att använda. Målet är att sändaren snabbt ska kunna tas i bruk utan att användaren behöver lägga mycket tid på menynavigering.
R12F-mottagare med onlineuppgradering
De medföljande R12F-mottagarna stöder onlineuppgradering via Type-C-datakabel ansluten till dator. Det gör det möjligt att lägga till nya funktioner utan någon extra enhet.
R12F stöder SBUS, CRSF och PWM samt har stöd för simulatorfunktion efter firmwareuppgradering.
Skydd mot omvänd polaritet och flera strömförsörjningslägen
T12D använder standard JST-batterikontakt och har ett brett ingångsspänningsområde. Den kan drivas med två 18650-litiumceller, 2S–4S LiPo-batteri eller åtta AA-batterier.
Vid användning av extern högfrekvensmodul anges maximal strömförsörjning till 3S LiPo. T12D är standardutrustad med 18650-litiumbatterihållare. Vid användning av vanliga AA-batterier behöver användaren byta till AA-batterihållare.
Kretsdesignen ger skydd mot omvänd polaritet. Om batteriet ansluts felaktigt flödar ingen ström, vilket hjälper till att skydda sändaren från skador.
Effektiv strömförsörjning för längre batteritid
T12D använder switchad strömförsörjning, SMPS, och har en driftsström på 100 mA ±10 mA vid 8,4 V DC. Enligt underlaget ger detta upp till 50 % lägre strömförbrukning än liknande produkter.
Med ett 1800 mAh LiPo-batteri anges sändaren kunna användas i upp till cirka 12 timmar.
Passar för många modelltyper
- Helikoptrar
- Flygplan
- Segelflygplan
- Multirotorer
- Racingdrönare
- Fotbollsdrönare
- Ingenjörsfordon
- Tävlingsbåtar
- Robotar
- Gräsklippare
- Betesbåtar
- Avancerade RC- och utbildningsprojekt

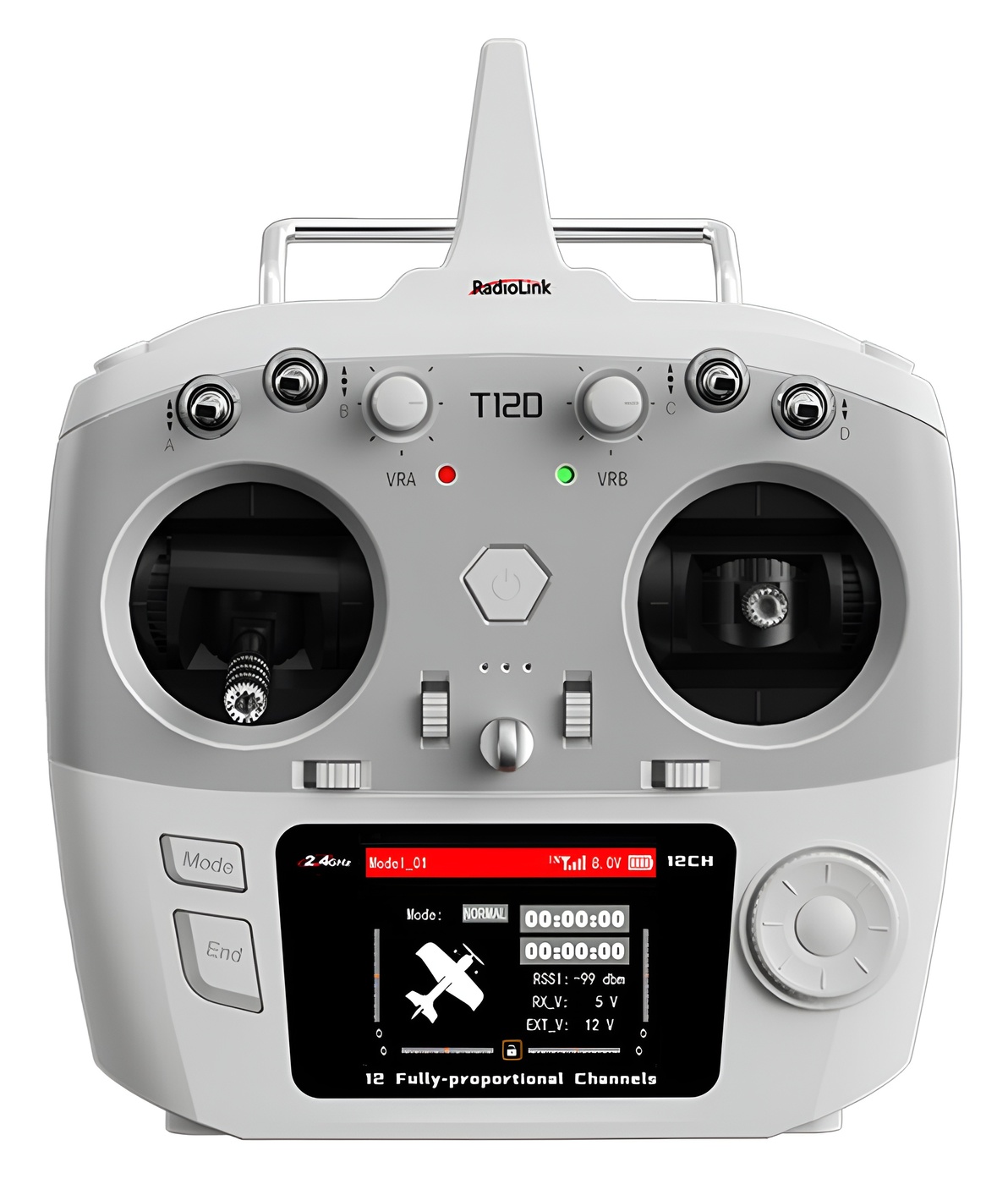

Tekniska specifikationer för T12D-sändare
- Modell: RadioLink T12D Mode 1
- Produkttyp: 12-kanals RC-sändare
- Storlek: 174,3 x 206,9 x 106,9 mm
- Batterifack: 114,4 x 35,4 x 32 mm
- Antennlängd: 90 mm
- Vikt: 536 g
- Kanaler: 12 fullt proportionella kanaler, alla 12 kanaler kan programmeras
- Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
- Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
- Operativsystem: freeRTOS + LVGL GUI
- Långdistansmoduler: Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
- Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
- Kanalupplösning: 4096 med normal jitter på 0,25 µs
- Moduleringsläge: GFSK
- Kanalbandbredd: 400 kHz
- Kanalintervall: 1200 kHz
- Sändareffekt: <100 mW, 20 dBm
- Avvisning av angränsande kanaler: >36 dBm
- Överföringshastighet: 38 kbps
- Mottagningskänslighet: -104 dBm
- PWM-utgångsområde: 875–2125
- Cykel: 15 ms per ram
- Driftspänning: 7,4–18,0 V, 8 st AA-batterier, 2S–4S LiPo eller 2 x 18650-litiumbatterier
- Driftström: 100 mA ±10 mA @ 8,4 V DC
- Räckvidd, FHSS: Upp till 4000 m i luften under öppna, störningsfria förhållanden
- Räckvidd, CRSF: Beror på RX och TX i långdistansmodulen
- Kompatibla modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
- Signalutgång: PWM, SBUS, PPM och CRSF
- Lågspänningslarm: Larm för låg sändarspänning, låg mottagarspänning, låg modellbatterispänning eller låg RSSI kan anpassas
- Modellminne: 50 modeller
- Lagring av Subsidiary ID-modeller: 16
- 270°-servo: Stöds via Receiver Setting → RF Setting → Protocol
- Simulatorläge: Stöds efter firmwareuppgradering till V1.7.1 eller senare
- Tränarfunktion: Stöds
- Skärm: 2,8 tum, 16 färger, 320 x 240 pixlar
- Kompatibla mottagare: R12F, R16F, R16SM, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R4FGM och R4F
- Driftstemperatur: -30 °C till 85 °C
- Kompatibel styrkortshårdvara: ArduPilot, Pixhawk, BetaFlight, Arduino och Raspberry Pi kan anslutas med SBUS-signal
Specifikationer för Type-C-port
- Ingångsspänning: 5 V
- Ingångsström: 500 mA
- Utgångsspänning: 4,6–5,0 V
- Utgångsström: Max 1 A

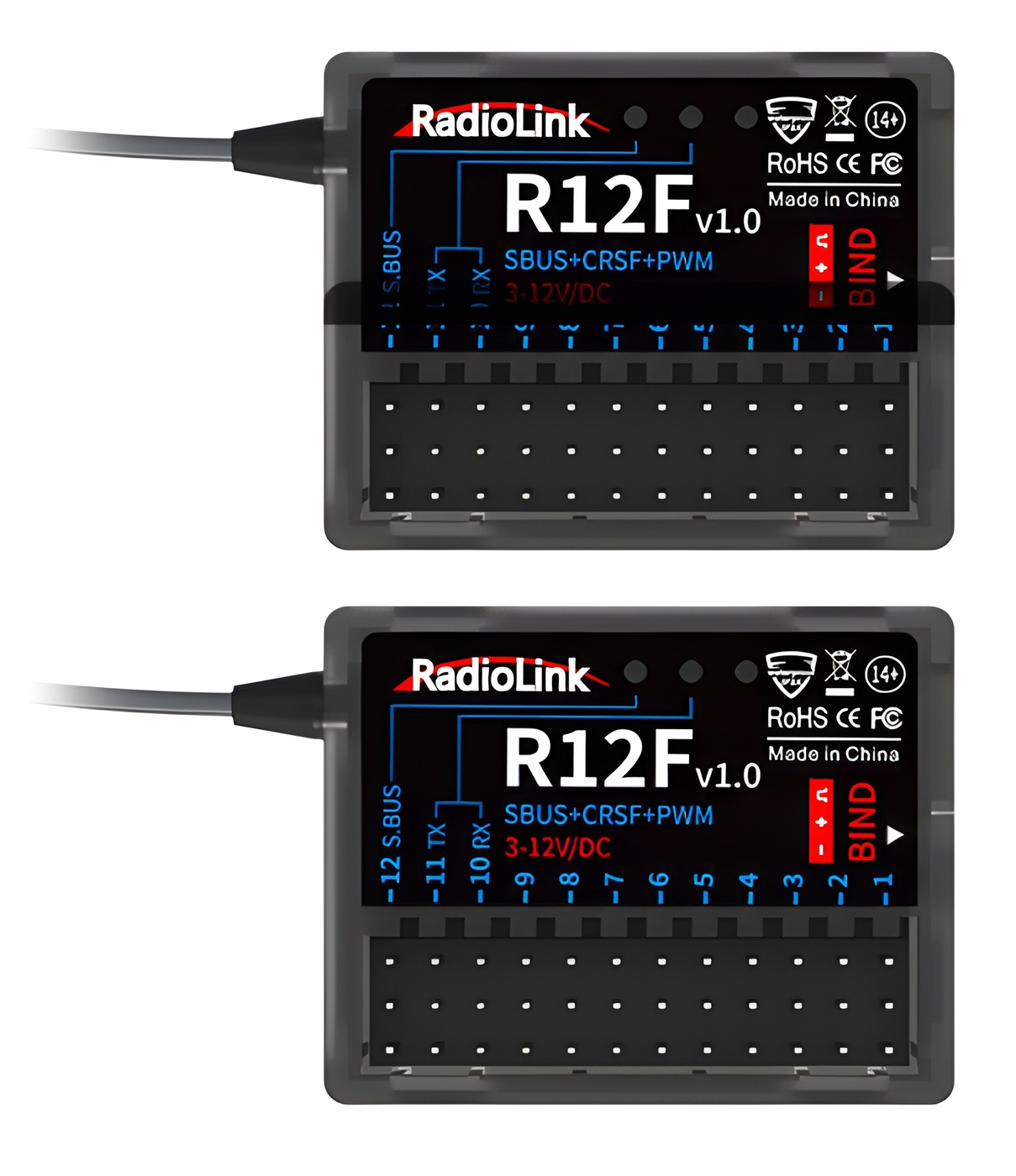

Tekniska specifikationer för R12F-mottagare
- Modell: RadioLink R12F
- Produkttyp: 12-kanals mottagare
- Mått: 35,6 x 25 x 13,6 mm
- Vikt: 11,8 g
- Antennlängd: 205 mm
- Kanaler: 12
- Driftspänning: 3–12 V
- Driftström: 37 ±3 mA vid 5 V
- Signalutgång: SBUS, CRSF och PWM
- Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
- Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
- Kanalupplösning: 4096 med normal jitter på 0,25 µs
- Anpassningsbara modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
- Kontrollavstånd: Upp till 4000 m i luften under öppna, störningsfria förhållanden
- Onlineuppgradering: Stöds via Type-C-datakabel ansluten till dator
- Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
- Simulatorfunktion: Inbyggt kommunikationsprogram för PC-speljoystick, kräver firmwareuppgradering till V1.7
- Driftstemperatur: -30 °C till 85 °C
- Kompatibla sändare: T16D, T12D, T8FB, T8S, RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS och RC4GS
Viktigt att veta
Maximal räckvidd är testad i öppna områden utan störningar. Den faktiska räckvidden kan variera beroende på modell, installation, antennplacering, miljö och signalförhållanden.
Simulatorfunktion kräver firmwareuppgradering. Type-C-kabel för dataöverföring krävs för simulatorfunktion och onlineuppgradering. Kontrollera alltid att mottagare, signaltyp, modelltyp, firmware och eventuell långdistansmodul är kompatibla innan användning.
T12D är en avancerad radiosändare och bör användas av personer med förståelse för RC-system, kanalinställningar, modellkonfiguration, strömförsörjning och säker hantering av modeller.
Sammanfattning
RadioLink T12D Mode 1 är ett kraftfullt 12-kanals radiosystem med två R12F-mottagare, stöd för långdistansmoduler, simulatorfunktion, tränarfunktion, programmerbara mixar, färgskärm, flera språk och bred modellkompatibilitet. Det är ett starkt val för dig som behöver många fullt proportionella kanaler och avancerad styrning för både flygande, markbaserade och vattenbaserade RC-projekt.
