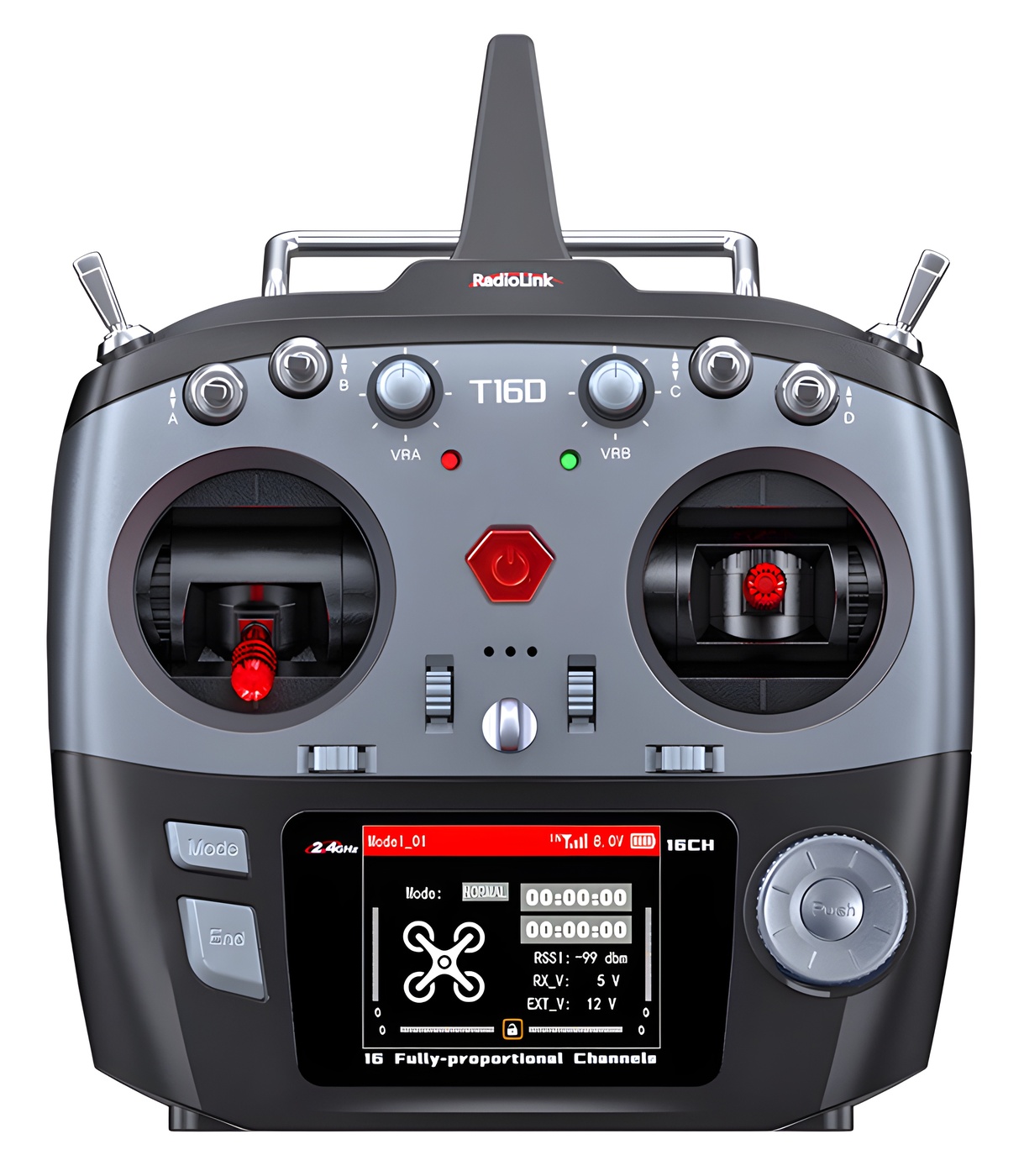

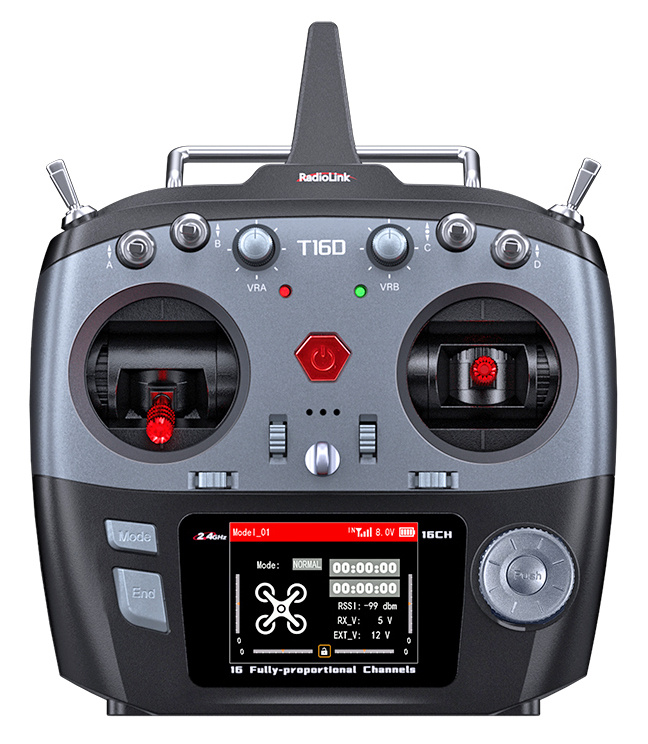

RadioLink T16D Mode 2 16-kanals RC-sändare med 2 st R16F-mottagare
RadioLink T16D är en avancerad 16-kanals RC-sändare med 16 fullt proportionella kanaler, snabb respons, färgskärm, stöd för långdistansmoduler och bred modellkompatibilitet. Den är framtagen för användare som behöver maximal flexibilitet för flygplan, helikoptrar, multirotorer, robotar, båtar, markfordon och andra avancerade RC-projekt.
Denna version är i Mode 2 och levereras med två R16F-mottagare. Kombinationen passar särskilt bra för dig som vill ha ett kraftfullt radiosystem med många kanaler, realtidstelemetri, simulatorstöd, tränarfunktion och avancerade mixmöjligheter.
- 16 fullt proportionella kanaler
- Mode 2-version
- Levereras med 2 st R16F-mottagare
- Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
- FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning
- Upp till 4000 meters räckvidd i luften under optimala förhållanden
- Valbar svarstid: 3 ms, 4 ms eller 14 ms
- 4096 kanalupplösning med 0,25 µs jitter
- 32 grupper programmerbar mixkontroll
- freeRTOS + LVGL GUI
- 2,8-tums färgskärm med 320 x 240 pixlar
- Tränarfunktion med stöd för både trådlöst och trådbundet tränarläge
- Inbyggd simulatorfunktion via Type-C efter firmwareuppgradering
- Realtidstelemetri via R16F-mottagare
Avancerad kommunikationsteknik
T16D använder uppgraderad och optimerad kommunikationsteknik med fokus på snabb svarstid, stabil signal och hög feltolerans. RadioLinks radiosystem används inom flera typer av tillämpningar, bland annat robotik, fordon, säkerhetsrelaterade projekt och avancerade RC-system.
FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning bidrar till starkt störningsskydd och stabil överföring på alla 16 kanaler.
Starkt störningsskydd för många samtidiga användare
T16D är utvecklad för miljöer där många användare kan vara aktiva samtidigt. Systemet är framtaget för att ge stabil styrning även vid större tävlingar, utbildningstillfällen och evenemang där flera sändare används parallellt.
Det gör radion lämplig för exempelvis racingdrönare, elektronik- och tekniktävlingar samt andra RC-sammanhang där hög signalstabilitet är viktig.
Stöd för ELRS, TBS Crossfire och långdistansmoduler
T16D stöder ELRS, TBS Crossfire och andra vanliga långdistansmoduler. Det gör det möjligt att justera parametrar för FPV- och långdistanssystem direkt via T16D, beroende på modul och konfiguration.
Operativsystemet kan synkroniseras till senaste versionen via respektive långdistansmoduls scriptfil. Det ger en kombination av T16D:s användarvänliga gränssnitt och funktionerna hos vanliga open source-baserade långdistansmoduler.
TBS Crossfire Nano TX, TBS Crossfire TX och BETAFPV ELRS Nano TX stöds enligt underlaget, men på grund av storlek stöder de inte direktinsättning. Vid användning kan modifiering av bakre handtag och separat fäste krävas.
Anpassningsbara röstmeddelanden
T16D har stöd för användardefinierade röstmeddelanden. Språk, form och innehåll kan anpassas efter användarens behov, vilket gör det möjligt att skapa tydliga meddelanden för exempelvis flyglägen, larm och viktiga funktioner.
Det är särskilt praktiskt i modeller där föraren behöver få viktig information utan att behöva titta ner på skärmen.
freeRTOS och LVGL GUI
T16D använder freeRTOS tillsammans med LVGL GUI för ett färgstarkt och responsivt användargränssnitt. Systemet är framtagen för kontinuerliga uppdateringar och för att ge en bra balans mellan prestanda, tydliga menyer och effektiv hårdvaruanvändning.
Gränssnittet gör det enklare att hantera avancerade inställningar direkt i sändaren.
Hög konfiguration och 3 ms respons
T16D har 512 KB RAM, 288 MHz huvudfrekvens och en 2,8-tums färgskärm med 320 x 240 pixlar. Ett freeRTOS-system i kombination med LVGL GUI ger ett snabbt och tydligt användargränssnitt.
Sändaren har samma grundläggande utseende, gasreglage och gimbaler som RC8X. Med åtta omkopplare och fyra vred ger T16D gott om fysiska kontroller för avancerade modeller.
Alla 16 kanaler kan svara samtidigt med ned till 3 ms respons, vilket ger snabb och precis styrning när systemet är korrekt konfigurerat.
16 fullt proportionella kanaler
T16D har 16 fullt proportionella kanaler, där alla kanaler kan programmeras. Det ger mycket stor flexibilitet för modeller med många funktioner, från ingenjörsfordon och robotar till helikoptrar, flygplan, multirotorer och mer avancerade RC-system.
De många kanalerna gör T16D särskilt användbar för modeller där flera servon, funktioner, mixar eller speciallösningar behöver styras individuellt.
Bred modellkompatibilitet
T16D stöder många olika modelltyper, inklusive helikoptrar, flygplan, segelflygplan, multirotorer, racingdrönare, fotbollsdrönare, ingenjörsfordon, tävlingsbåtar, robotar, gräsklippare, betesbåtar och andra RC-modeller.
Det gör sändaren lämplig för både klassiska hobbybyggen och mer specialiserade projekt.
Inbyggd simulatorfunktion
T16D har integrerat simulatorstöd efter firmwareuppgradering till V1.7.1 eller senare. Ingen extern dongel krävs. Anslut bara till datorn via Type-C-kabel för användning med kompatibla simulatorer.
Simulatorstödet omfattar bland annat TRYP FPV, AeroFly, Uncrashed, Liftoff, FPV LOGIC och Velocidrone. Funktionen är kompatibel med både macOS och Windows.
Tränarfunktion med trådlöst och trådbundet läge
T16D stöder både trådlös och trådbunden tränarfunktion. Det trådlösa tränarläget gör att instruktören kan röra sig fritt inom upp till 600 meter utan att begränsas av tränarkabel.
Det gör T16D praktisk för flygskolor, klubbar, utbildning och situationer där en instruktör behöver kunna ta över kontrollen vid behov.
Realtidsdata från flight controller
I betesbåtsläge kan T16D lagra upp till 100 GPS-koordinater för fiskeplatser. Varje fiskeplats kan namnges av användaren, vilket gör det enklare att hålla ordning på sparade positioner.
Systemet kan visa realtidsdata som avstånd, satellitantal, fartygsspänning, longitud, latitud och ruttkartor. Med ett klick kan användaren kontrollera flight controller-läge, koordinater för fiskeplatsinformation och hemposition.
R16F-mottagaren har inbyggd dataöverföringsfunktion och kan, när den är ansluten till flight controller, skicka tillbaka information som latitud, longitud, avstånd, antal satelliter, kurs och annan information i realtid.
32 grupper programmerbar mixkontroll
T16D har 32 grupper programmerbar mixkontroll. Det gör det möjligt att styra flera funktioner i avancerade modeller, exempelvis oljepumpar, hydraulik, motorsågar, skopor, ljudmoduler och indikatorlampor i simulerade grävmaskiner och andra specialbyggen.
Alla 16 kanaler kan programmeras till avancerade inställningar, och flera mixkontroller kan kaskadkopplas så att en enda omkopplare kan styra flera kanaler.
Växla flygläge med ett klick
Efter uppgradering till firmware V1.8.2 eller senare har modellplatserna 91–96 förinstallerade konfigurationer för A560, D460, SU27, fotbollsdrönare 200 mm, fotbollsdrönare 400 mm och den optiska flödes-FPV-drönaren F108.
När rätt flygläge har valts visas det aktuella flygläget i sändarens huvudgränssnitt och kan även synkroniseras med röstmeddelande. Det minskar risken för att fel flygläge används.
Flera språk
T16D har stöd för flera menyspråk, bland annat kinesiska, engelska, tyska, franska, ryska, japanska, spanska, koreanska, thailändska och polska. Röstmeddelanden kan också anpassas på flera språk.
Fler språkversioner läggs till löpande enligt underlaget.

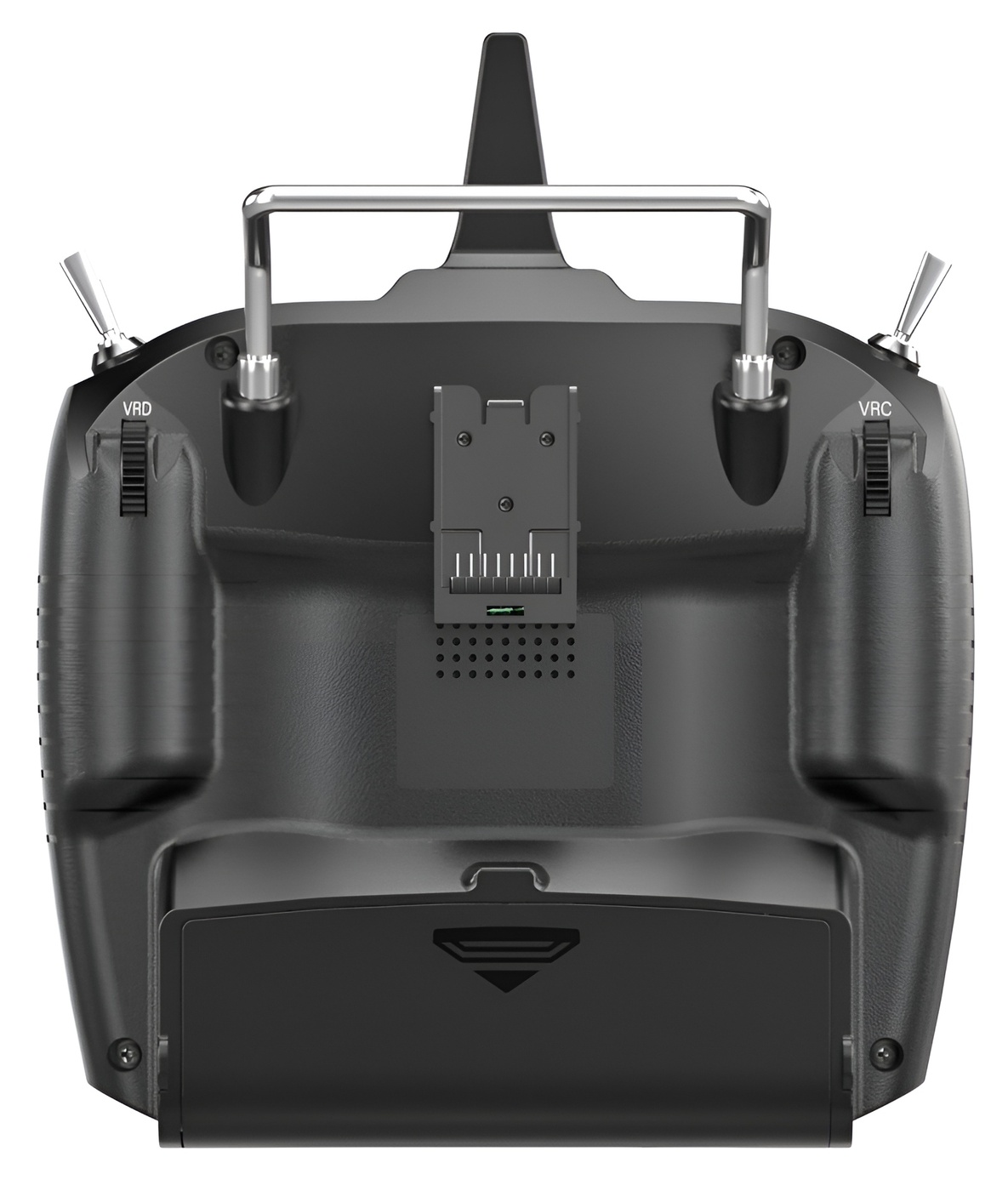

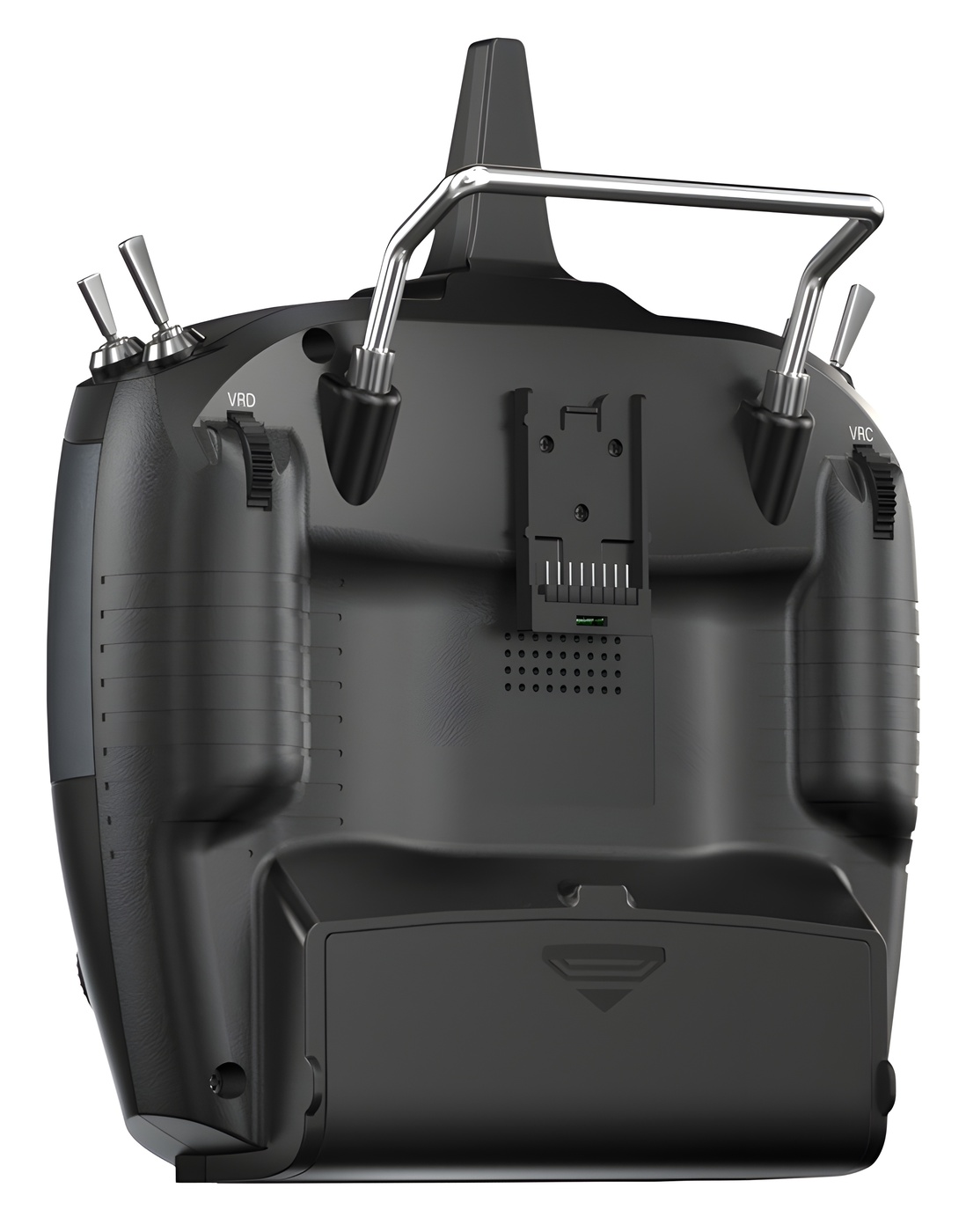

Ergonomisk design med många reglage
T16D är utformad för att passa ett brett spektrum av piloters behov. Den har fyra 2-lägesomkopplare, tre 3-lägesomkopplare, två rattar, två skjutreglage som kan återgå till mitten automatiskt samt en träningsomkopplare.
Den ergonomiska designen och de många fysiska reglagen gör sändaren lämplig för fritidsflygning, tävlingar, 3D-akrobatikflygning och mer avancerade specialmodeller.
Bred mottagarkompatibilitet
T16D levereras med två 16-kanals R16F-mottagare och är kompatibel med flera andra RadioLink-mottagare för olika modelltyper.
- R16F: Standardmottagare som ingår i paketet
- R16SM: För racingdrönare och multikoptrar
- R12F: För breda RC- och UAV-applikationer
- R8FG och R8FGH: För gräsklippare och betesbåtar
- R8EF: För flygplan och helikopter
- R8SM, R8FM och R8XM: För racingdrönare och multikoptrar
- R6FG, R6F och R7FG: För bilar och båtar
- R4FGM: För mini-RC-bilar
R16F-mottagare med onlineuppgradering
De medföljande R16F-mottagarna stöder onlineuppgradering via Type-C-datakabel ansluten till dator. Det gör det möjligt att lägga till nya funktioner utan någon extra enhet.
R16F stöder SBUS, CRSF och PWM, inbyggd realtidstelemetri, modellbatteritelemetri via EXT-batteriingång samt simulatorfunktion efter firmwareuppgradering.
Användarvänlig parameterinställning
T16D har en menystruktur med navigationspåminnelser för parameterinställning. Den är framtagen för att vara kraftfull men enkel att använda, så att sändaren snabbt kan tas i bruk utan onödigt komplicerad menynavigering.
Skydd mot omvänd polaritet och flera strömförsörjningslägen
T16D använder standard JST-batterikontakt och har ett brett ingångsspänningsområde. Den kan drivas med 8 AA-batterier, 2S–4S LiPo-batteri eller 18650-litiumbatterier.
Vid användning av extern högfrekvensmodul anges maximal ingång till 3S LiPo. Kretsdesignen ger skydd mot omvänd polaritet. Om batteriet ansluts felaktigt flödar ingen ström, vilket hjälper till att skydda sändaren från skador.
Effektiv strömförsörjning för längre batteritid
T16D använder switchad strömförsörjning, SMPS, och har en driftsström på 100 mA ±10 mA vid 8,4 V DC. Enligt underlaget ger detta upp till 50 % lägre strömförbrukning än liknande produkter.
Med ett 1800 mAh LiPo-batteri anges sändaren kunna användas i upp till cirka 12 timmar.
Passar för många modelltyper
- Helikoptrar
- Flygplan
- Segelflygplan
- Multirotorer
- Racingdrönare
- Fotbollsdrönare
- Ingenjörsfordon
- Tävlingsbåtar
- Robotar
- Gräsklippare
- Betesbåtar
- Avancerade RC- och utbildningsprojekt
Tekniska specifikationer för T16D-sändare
- Modell: RadioLink T16D Mode 2
- Produkttyp: 16-kanals RC-sändare
- Storlek: 174,3 x 206,9 x 106,9 mm
- Batterifack: 114,4 x 35,4 x 32 mm
- Antennlängd: 90 mm
- Vikt: 558 g
- Kanaler: 16 fullt proportionella kanaler, alla 16 kanaler kan programmeras
- Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
- Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
- Operativsystem: freeRTOS + LVGL GUI
- Långdistansmodulscript: LUA-script
- Långdistansmoduler: Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
- Röstmeddelanden: Anpassningsbara röstmeddelanden stöds
- Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
- Kanalupplösning: 4096 med normal jitter på 0,25 µs
- Moduleringsläge: GFSK
- Kanalbandbredd: 400 kHz
- Kanalintervall: 1200 kHz
- Sändareffekt: <100 mW, 20 dBm
- Avvisning av angränsande kanaler: >36 dBm
- Överföringshastighet: 38 kbps
- Mottagningskänslighet: -104 dBm
- PWM-utgångsområde: 875–2125
- Cykel: 15 ms per ram
- Driftspänning: 7,4–18,0 V, 8 st AA-batterier, 2S–4S LiPo eller 2 x 18650-litiumbatterier
- Driftström: 100 mA ±10 mA @ 8,4 V DC
- Räckvidd, FHSS: Upp till 4000 m i luften under öppna, störningsfria förhållanden
- Räckvidd, CRSF: Beror på RX och TX i långdistansmodulen
- Kompatibla modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
- Signalutgång: PWM, SBUS, PPM och CRSF
- Lågspänningslarm: Larm för låg sändarspänning, låg mottagarspänning, låg modellbatterispänning eller låg RSSI kan anpassas
- Modellminne: 100 modeller
- Lagring av Subsidiary ID-modeller: 16
- 270°-servo: Stöds via Receiver Setting → RF Setting → Protocol
- Simulatorfunktion: Stöds efter firmwareuppgradering till V1.7.1 eller senare
- Tränarfunktion: Stöds
- Skärm: 2,8 tum, 16 färger, 320 x 240 pixlar
- Kompatibla mottagare: R16F, R16SM, R12F, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F och R4FGM
- Kompatibel styrkortshårdvara: ArduPilot, Pixhawk, BetaFlight, Arduino och Raspberry Pi kan anslutas med SBUS-signal
- Driftstemperatur: -30 °C till 85 °C
Specifikationer för Type-C-port
- Ingångsspänning: 5 V
- Ingångsström: 500 mA
- Utgångsspänning: 4,6–5,0 V
- Utgångsström: Max 1 A

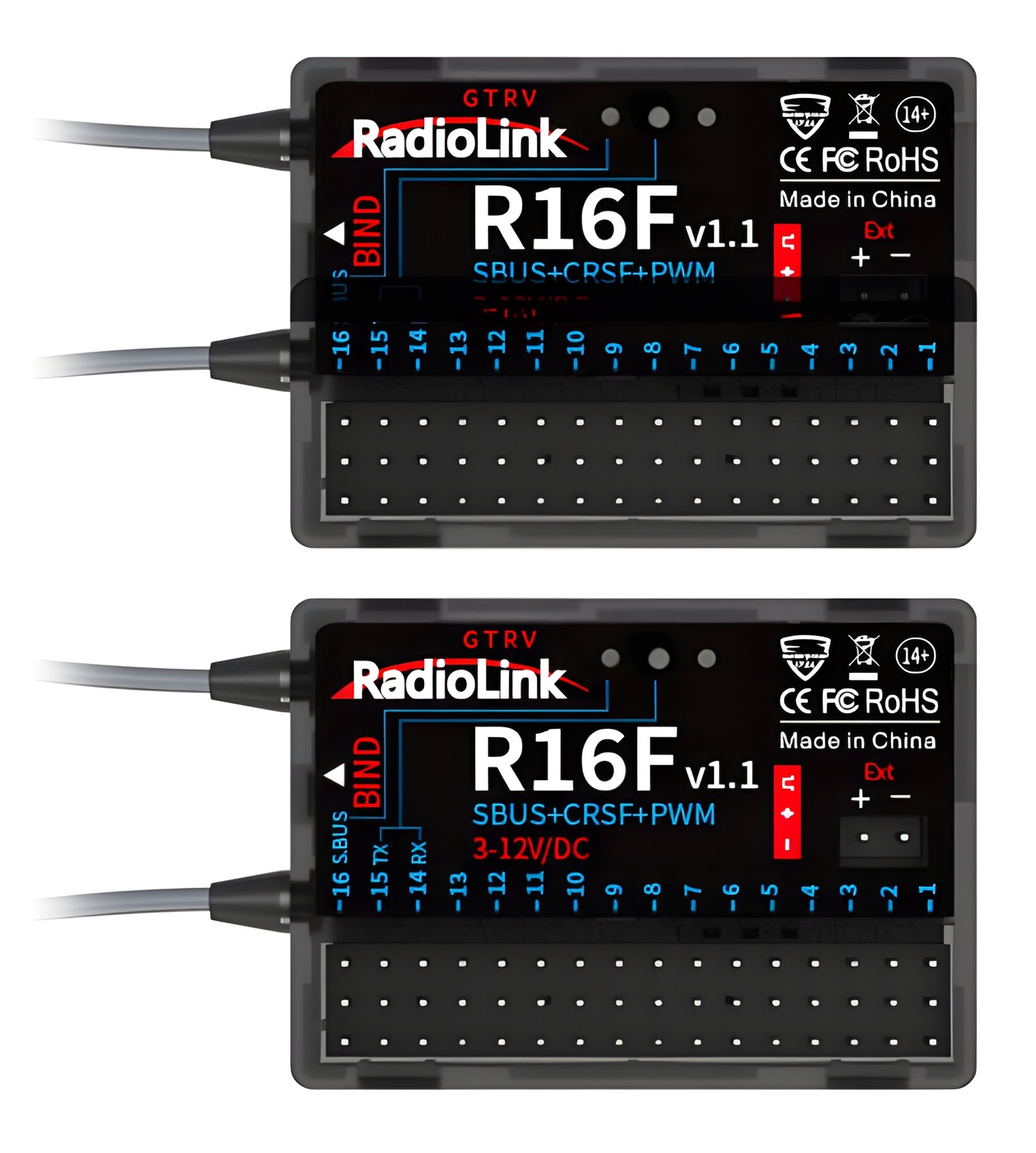

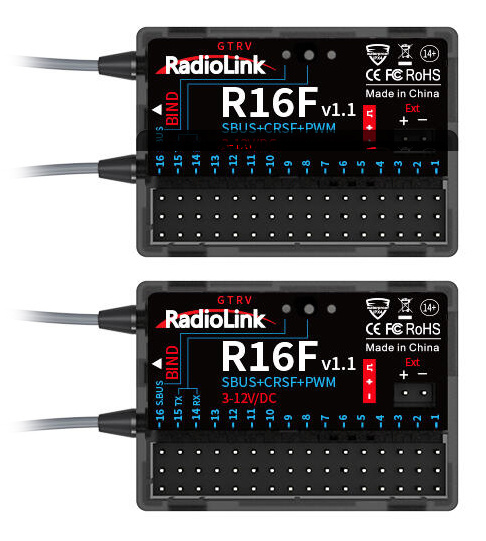

Tekniska specifikationer för R16F-mottagare
- Modell: RadioLink R16F
- Produkttyp: 16-kanals mottagare
- Storlek: 45 x 32 x 15 mm
- Vikt: 17 g
- Antennlängd: 205 mm
- Kanaler: 16
- Driftspänning: 3–12 V
- Driftström: 50 ±10 mA vid 5 V
- Signalutgång: SBUS + CRSF + PWM
- Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
- Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
- Kanalupplösning: 4096 med 0,25 µs per sektion
- Anpassningsbara modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
- Kontrollavstånd: Upp till 4000 m i luften under öppna, störningsfria förhållanden
- Telemetri: Inbyggd realtidstelemetri för modellens batterispänning, RSSI och mottagarspänning
- Dataöverföring: Kan skicka latitud, longitud, avstånd, antal satelliter, kurs och annan information i realtid när den är ansluten till flight controller
- EXT-batteriingång: 1S–14S, 3,0–60 V
- Onlineuppgradering: Stöds via Type-C-datakabel ansluten till dator
- Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
- Simulatorfunktion: Inbyggt kommunikationsprogram för PC-speljoystick, kräver firmwareuppgradering till V1.7
- Driftstemperatur: -30 °C till 85 °C
- Kompatibla sändare: T16D, T12D, T8FB, T8S, RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS och RC4GS
Viktigt att veta
Maximal räckvidd är testad i öppna områden utan störningar. Den faktiska räckvidden kan variera beroende på modell, installation, antennplacering, miljö och signalförhållanden.
Simulatorfunktion kräver firmwareuppgradering. Type-C-kabel för dataöverföring krävs för simulatorfunktion och onlineuppgradering. Kontrollera alltid att mottagare, signaltyp, modelltyp, firmware och eventuell långdistansmodul är kompatibla innan användning.
T16D är en avancerad radiosändare och bör användas av personer med god förståelse för RC-system, kanalinställningar, modellkonfiguration, strömförsörjning och säker hantering av modeller.
Sammanfattning
RadioLink T16D Mode 2 är ett kraftfullt 16-kanals radiosystem med två R16F-mottagare, stöd för långdistansmoduler, simulatorfunktion, tränarfunktion, realtidstelemetri, 32 programmerbara mixgrupper, färgskärm, anpassningsbara röstmeddelanden och bred modellkompatibilitet. Det är ett starkt val för dig som behöver många fullt proportionella kanaler och avancerad styrning för flygande, markbaserade och vattenbaserade RC-projekt.
