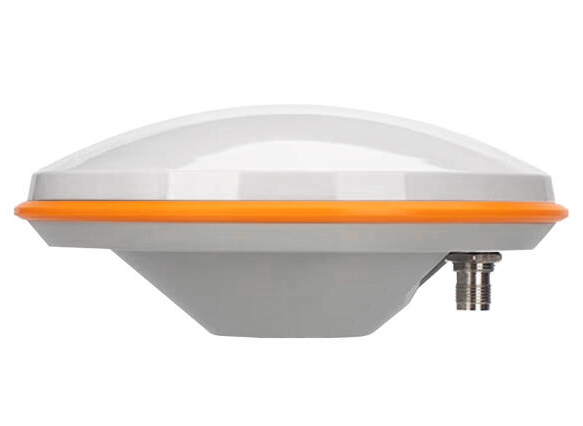

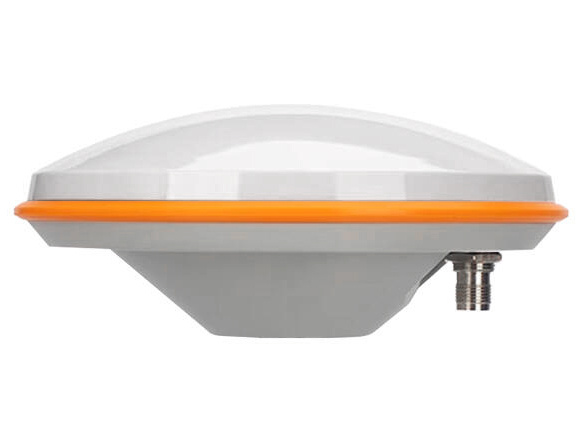

Radiolink ANT-B10 RTK-basstationsantenn – multiband GNSS-antenn för högprecision
Radiolink ANT-B10 är en avancerad RTK-basstationsantenn framtagen för stabil och exakt GNSS-positionering. Med stöd för flera satellitsystem, hög mottagningskvalitet, låg signalfördröjning och effektivt störningsskydd är ANT-B10 ett pålitligt val för professionella RTK-lösningar inom jordbruk, mätning, kartläggning, drönare och autonoma system.
Fördelar med Radiolink ANT-B10
- Multiband GNSS-stöd för GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS och IRNSS
- Hög mottagningskvalitet och låg fördröjning för exakt RTK-positionering
- Stabilt fascentrum för förbättrad repeterbarhet och noggrannhet
- Stark mottagning även från satelliter med låg elevationsvinkel
- Effektivt skydd mot störningar både inom och utanför frekvensbandet
- Robust konstruktion med IP67-klassning
- Kostnadseffektiv lösning för professionella RTK-system
Stabil RTK-positionering med exakt riktverkan
ANT-B10 använder en fyrmatad åtta-stiftsantenn som ger lågt axiellt förhållande, liten fascentrumförskjutning och hög positioneringsnoggrannhet. Det stabila fascentrumet bidrar till god repeterbarhet och säker riktverkan vid användning, vilket minskar risken för positionsavvikelser.
Mottagning av flera satelliter
Tack vare hög förstärkning vid låga elevationsvinklar kan Radiolink ANT-B10 effektivt spåra satelliter som befinner sig lågt över horisonten. Det gör att RTK-systemet får tillgång till fler satelliter och kan leverera mer stabil positionering även i krävande miljöer.
Hög signalmottagning och låg fördröjning
Antennen är utrustad med keramiska filter och kretsdesign för tidsfördröjningskompensation. Detta bidrar till mer exakt mättid, lägre gruppfördröjning och förbättrad positioneringsnoggrannhet i RTK-applikationer.
Skydd mot störningar
Radiolink ANT-B10 har en keramisk filterkonstruktion i fronten samt en tvåstegs keramisk filterlösning med hög dämpning utanför bandet. Det hjälper antennen att minska påverkan från störningskällor som radioutrustning, 4G-/5G-master, högspänningsledningar och annan elektronisk utrustning.
Den låga brusfaktorn, den linjära LNA-designen och det breda dynamiska omfånget ger dessutom effektivt skydd mot störningar inom samma frekvensband.

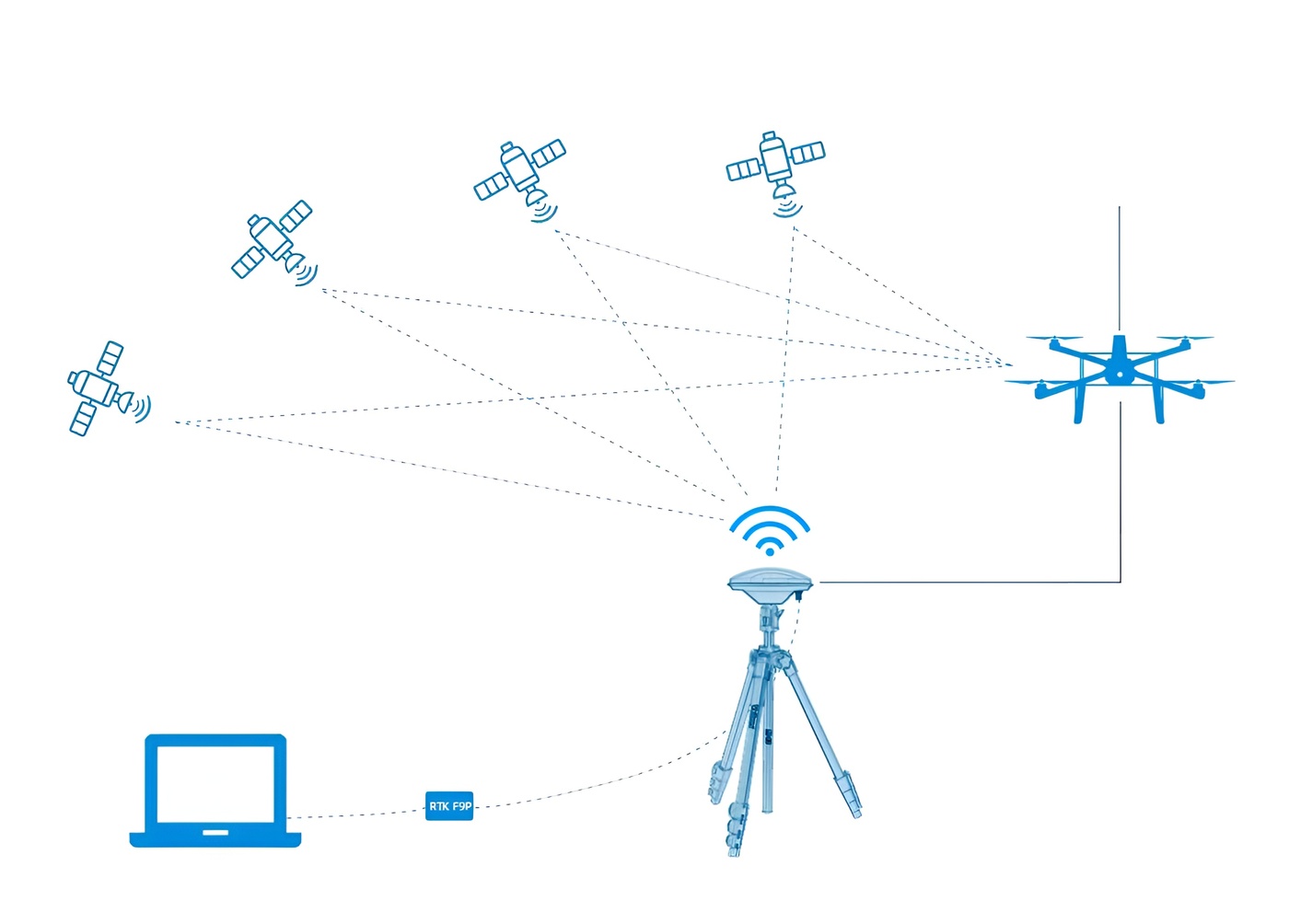

Snabb växling mellan basstation och rover
Radiolinks RTK-basstation och RTK-rover använder samma grunddesign och firmware. Genom att ladda olika konfigurationsparametrar kan systemet snabbt växla mellan basstations- och roverfunktion. Enheterna använder Type-C-gränssnitt, vilket gör installation och konfigurering smidig.
Kostnadseffektiv lösning för professionella användningsområden

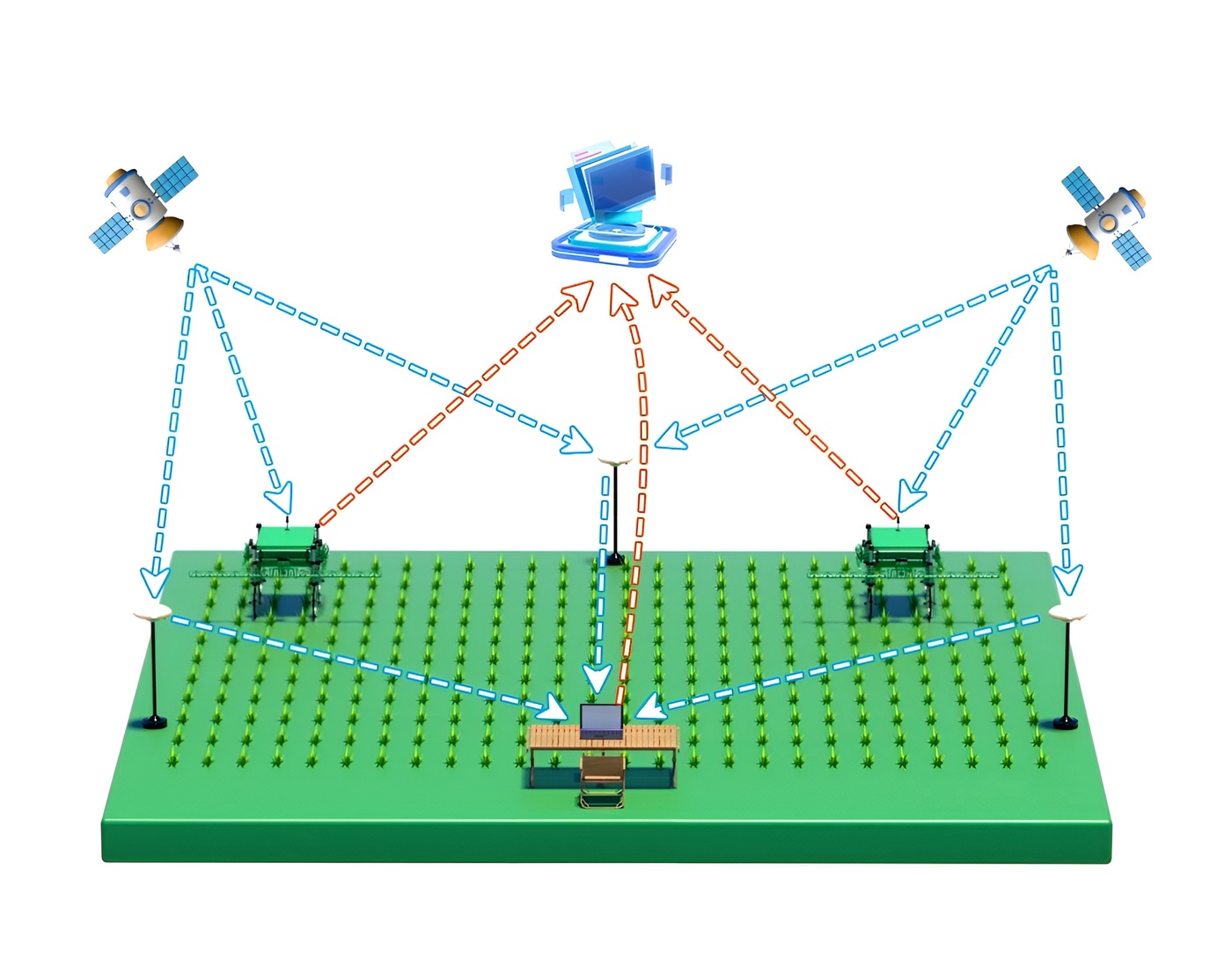

ANT-B10 kan användas tillsammans med Radiolinks RTK-kit, exempelvis RTK F9P+, basstationsantennen ANT-B10 och roverantennen ANT-M7. I kombination med PIX-flygkontrollserien passar lösningen för flera professionella tillämpningar, bland annat jordbruksmaskiner, tunga drönare, mätning, kartläggning, inspektion, leveranssystem och räddningsinsatser.
Tekniska specifikationer
Frekvensområde
Stödda system: GPS, SBAS, GLONASS, Galileo, BeiDou, QZSS och IRNSS
| L5 | 1176 MHz |
| B2 | 1207 MHz |
| L2 | 1227 MHz |
| G2 | 1246 MHz |
| B3 | 1268 MHz |
| E6 | 1278 MHz |
| B1 | 1561 MHz |
| L1 | 1575 MHz |
| G1 | 1602 MHz |
Antennspecifikationer
| VSWR | ≤ 1.5 |
| Fascentrumfel | ≤ ±2 mm, 3 dB bryggkoppling |
| Polarisation | Högerhänt cirkulär polarisation |
| Portimpedans | 50 Ω |
Elektriska specifikationer
| LNA-förstärkning | 38 dB ±3 |
| Brusfaktor | ≤ 1.9 med förfilter |
| LNA-länkens brusfaktor | ≤ 1.0 |
| Gruppfördröjning | ≤ 10 ns |
| Utgångsimpedans | 50 Ω |
| Dämpningsförhållande utanför bandet | ≥ 40 dB |
| Utgång 1 dB kompressionspunkt | ≤ 25 dBm |
| Driftsström | ≤ 55 mA |
| Driftspänning | 2.8–18 V |
| Antistatisk skyddsnivå | ±8 kV |
| Överspänningsskydd | IEC61000-4-5, tål 3 kV, 1.2/50 μs impulsspänning |
Strukturella egenskaper
| Anslutningstyp | SMA |
| Storlek | Diameter 28 mm, höjd 59 mm |
| Vikt | 368.7 g |
Driftsmiljö
| Driftstemperatur | -40 °C till 85 °C |
| Förvaringstemperatur | -40 °C till 95 °C |
| Vattentålighet | IP67 |
Vanliga frågor om Radiolink ANT-B10
Vad används Radiolink ANT-B10 till?
Radiolink ANT-B10 används som RTK-basstationsantenn i system som kräver högprecisionspositionering, exempelvis jordbruksmaskiner, drönare, mätutrustning, kartläggning och autonoma fordon.
Vilka satellitsystem stöder ANT-B10?
Antennen stöder GPS, GLONASS, Galileo, BeiDou, QZSS, SBAS och IRNSS.
Är Radiolink ANT-B10 vattentålig?
Ja, Radiolink ANT-B10 är IP67-klassad och anpassad för användning i krävande utomhusmiljöer.
Vilken anslutning använder antennen?
Radiolink ANT-B10 använder SMA-anslutning.
