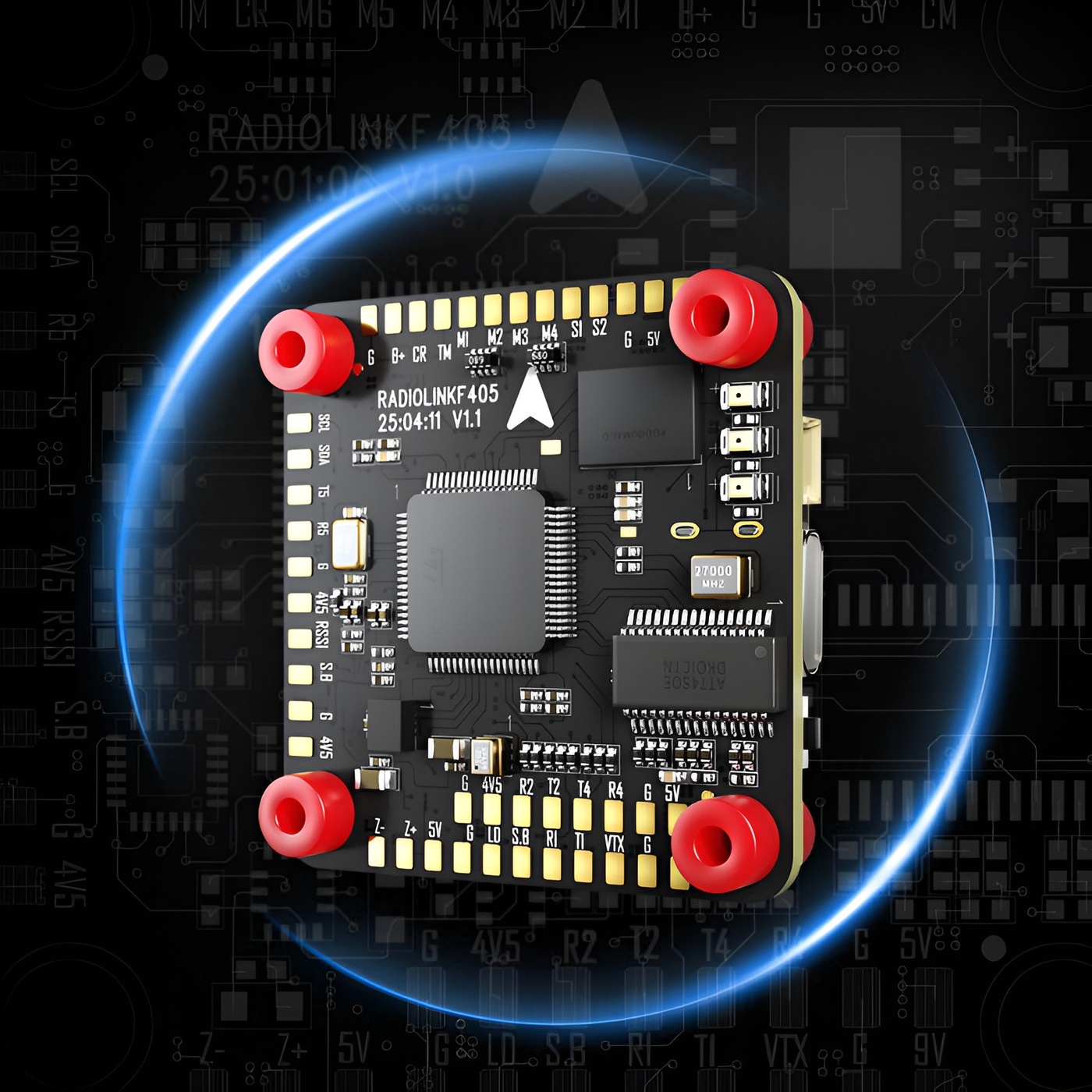

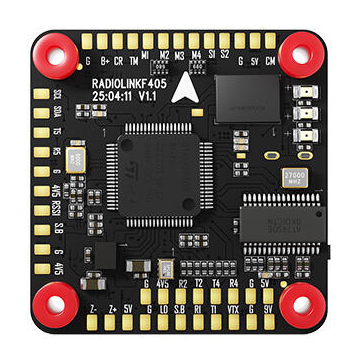

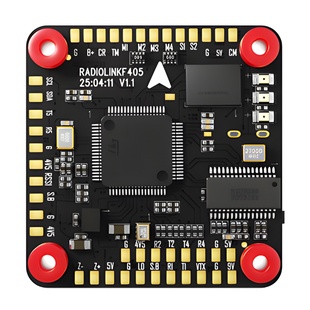

RadioLink F405 Flight Controller
RadioLink F405 är en kompakt och kraftfull flight controller för drönare, multirotorer, flygplan och andra avancerade RC- och hobbyprojekt. Den är byggd för dig som vill ha hög prestanda, flexibel firmware-support och smidig installation i ett allt-i-ett-format.
Med stöd för ArduPilot, Betaflight och INAV passar F405 både för snabb FPV-flygning, stabil autonom flygning och egna utvecklingsprojekt.
- Stöd för flera open source-firmware – ArduPilot, Betaflight och INAV
- STM32F405RGT6-processor med 168 MHz kärnfrekvens
- 128 MB blackbox för inspelning och analys av flygloggar
- Inbyggd OSD-modul för visning av flygdata i realtid
- Stöd för HD-digital och analog videoöverföring
- Stöd för flera mottagarprotokoll som DSM, SBUS, TBS Crossfire och ELRS
- Stöd för vanliga ESC-protokoll inklusive PWM, DShot, tvåvägs DShot och OneShot
- Integrerad BEC med 3,3 V, 5 V och 9 V-utgångar
- USB Type-C för smidig anslutning
F405 eller F722 – vilken ska jag välja?
RadioLink F405 är det bredare allroundvalet för dig som vill ha flexibel firmware-kompatibilitet och stöd för flera typer av byggen. Den passar särskilt bra när du vill kunna använda ArduPilot, Betaflight eller INAV och när du bygger projekt där bred kompatibilitet är viktigare än maximalt antal motorutgångar.

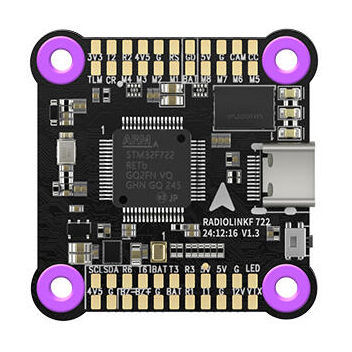

RadioLink F722 är mer inriktad mot FPV, racing och freestyle, med upp till 8 motorutgångar och 12 V BEC för kraftigare videoöverföringslösningar. F405 är däremot ett mycket starkt val för allroundbyggen, autonoma projekt och installationer där ArduPilot-stöd är viktigt.
- Välj F405 om du vill ha stöd för ArduPilot, Betaflight och INAV.
- Välj F405 om du bygger ett mer allround RC-, FPV- eller UAV-projekt.
- Välj F405 om du vill använda 2S–6S-batteri och flera olika mottagarprotokoll.
- Välj F722 om du bygger en mer prestandainriktad FPV- eller racingdrönare med behov av upp till 8 motorutgångar.
- Välj F722 om 12 V BEC för videoöverföring är en viktig del av installationen.
Stöd för ArduPilot, Betaflight och INAV
RadioLink F405 är kompatibel med flera populära open source-plattformar, vilket gör den flexibel för olika typer av byggen. Betaflight passar bra för FPV och racing, INAV för navigationsorienterade byggen och ArduPilot för mer avancerade autonoma funktioner.
Stöd för vidareutveckling och konfiguration finns via bland annat följande projekt:
Betaflight-konfiguration för RadioLink F405
ArduPilot på GitHub

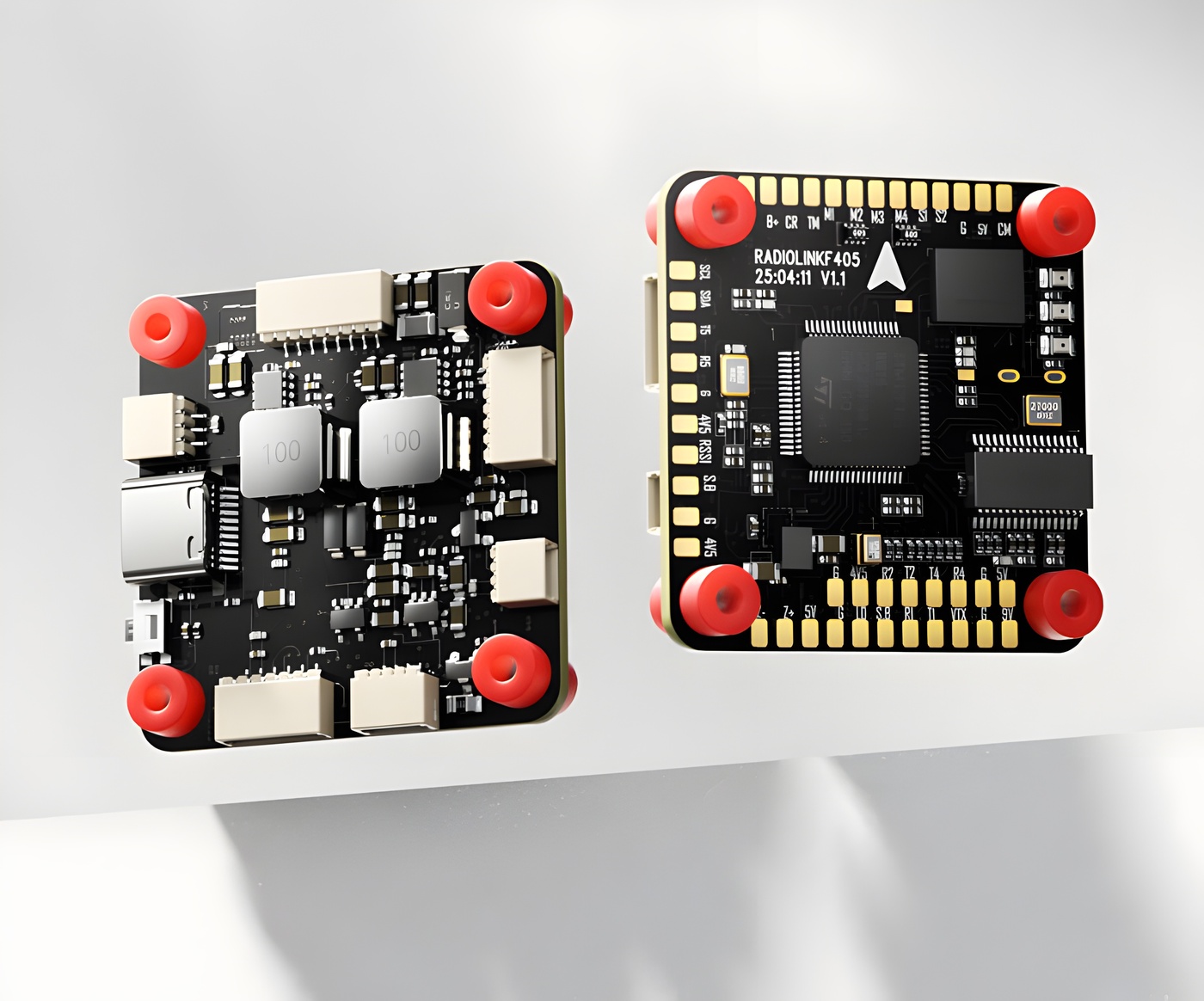

Högpresterande F405-plattform

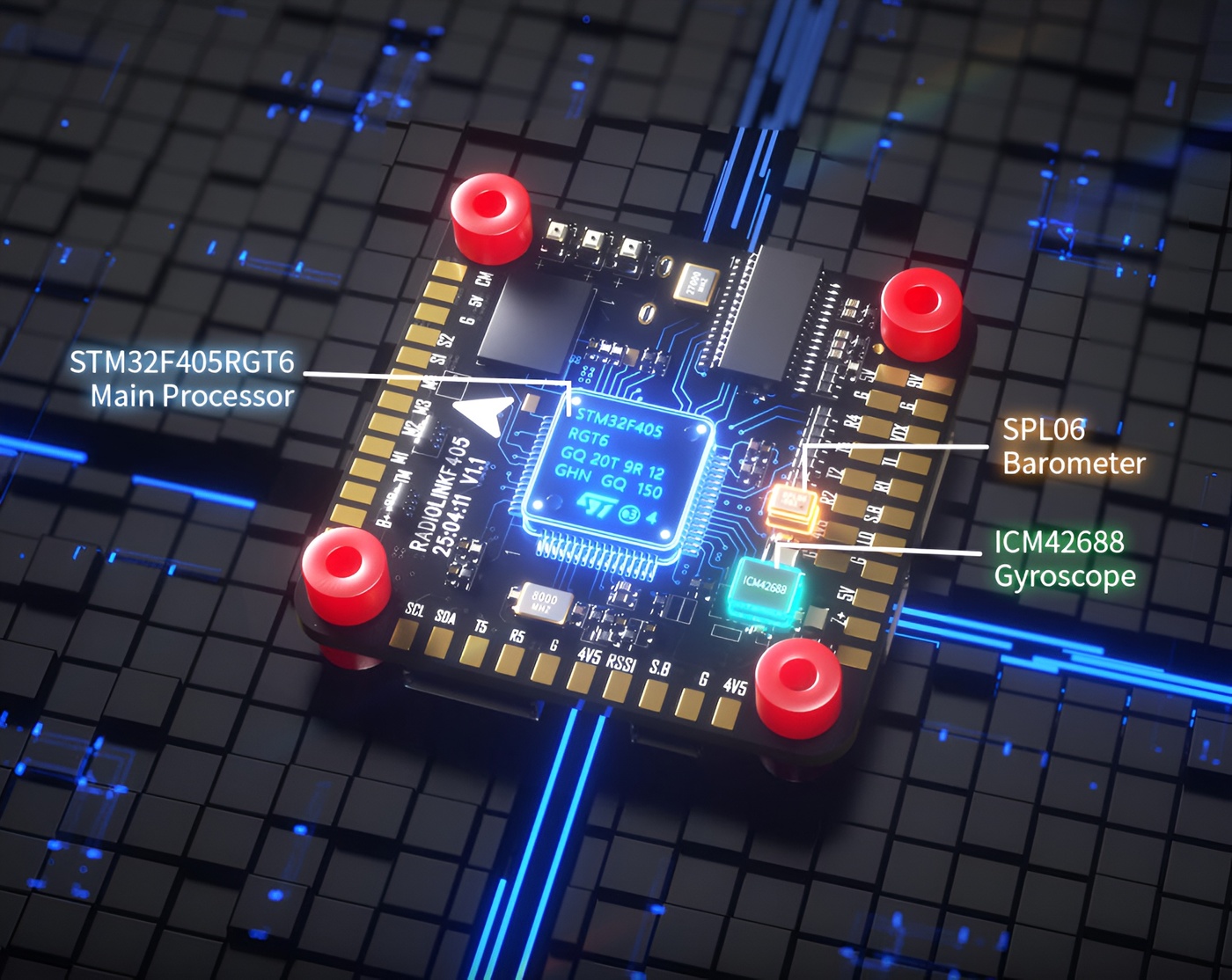

F405 är utrustad med STM32F405RGT6-processor med 168 MHz kärnfrekvens. Den ger snabb signalhantering och stabil prestanda för både responsiv manuell flygning och mer avancerade funktioner med öppen firmware.
Det högprecisa ICM42688-gyrot har dedikerad LDO-strömförsörjning för lägre brus och snabbare respons. Tillsammans med SPL06-barometern får systemet bättre förutsättningar för stabil höjdhållning och säkrare återvänd-till-hem-funktioner när firmware och övrig utrustning stödjer det.
128 MB blackbox för flygloggar
Den inbyggda blackbox-lagringen på 128 MB gör det möjligt att spela in och analysera flygdata. Det är särskilt användbart vid felsökning, finjustering av PID-inställningar och optimering av drönarens flygegenskaper.
Optimerad strömförsörjning
F405 har integrerad flerkanalig BEC med 3,3 V, 5 V och 9 V-utgångar. Det gör det enklare att driva kringutrustning som mottagare, FPV-sändare, kameror, servon, LED-remsor och andra moduler.
- 3,3 V / 300 mA
- 5 V / 3 A
- 9 V / 3 A
Den programmerbara 9 V BEC-omkopplaren kan användas för flexibel strömkontroll, exempelvis för videoöverföring. Det gör det möjligt att slå på eller av videoöverföringen via fjärrkontrollen när installationen är korrekt konfigurerad.

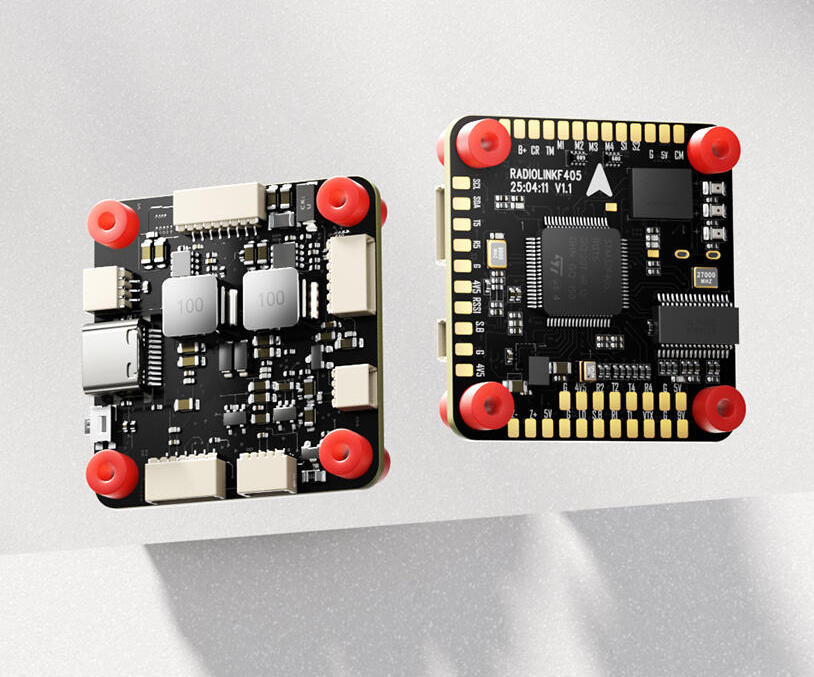

Skyddad kretsdesign för stabil drift
F405 använder en kretsdesign med fokus på stabil strömförsörjning och minskad störningskänslighet. 2 oz förtjockad koppar-PCB bidrar till bättre strömkapacitet och minskad elektromagnetisk störning.
Kondensatorfiltrering, ferritpärlor, TVS-dioder och högspänningstoleranta DC-kretsar hjälper till att dämpa störningar och spänningstoppar från motorer och ESC:er. Det bidrar till renare signaler och bättre driftsäkerhet i krävande installationer.
HD-digital och analog videoöverföring
RadioLink F405 stöder både HD-digital och analog videoöverföring med plug-and-play-lösningar. Den har stöd för direkt 6-polig anslutning till DJI O3/O4 och kan även användas med analog FPV-utrustning.
Det gör F405 flexibel för både moderna digitala FPV-system och mer traditionella analoga installationer.
Inbyggd OSD för tydlig flyginformation
Den integrerade OSD-modulen gör det möjligt att visa viktig flyginformation direkt i videobilden. Det kan till exempel handla om batterispänning, flygläge, signalinformation och annan telemetri beroende på firmware, inställningar och ansluten utrustning.

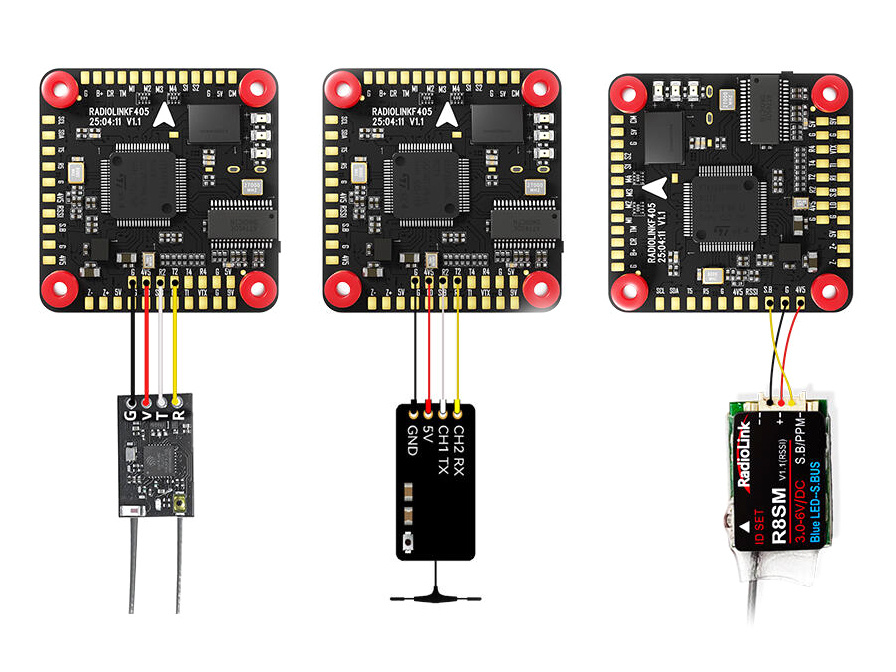

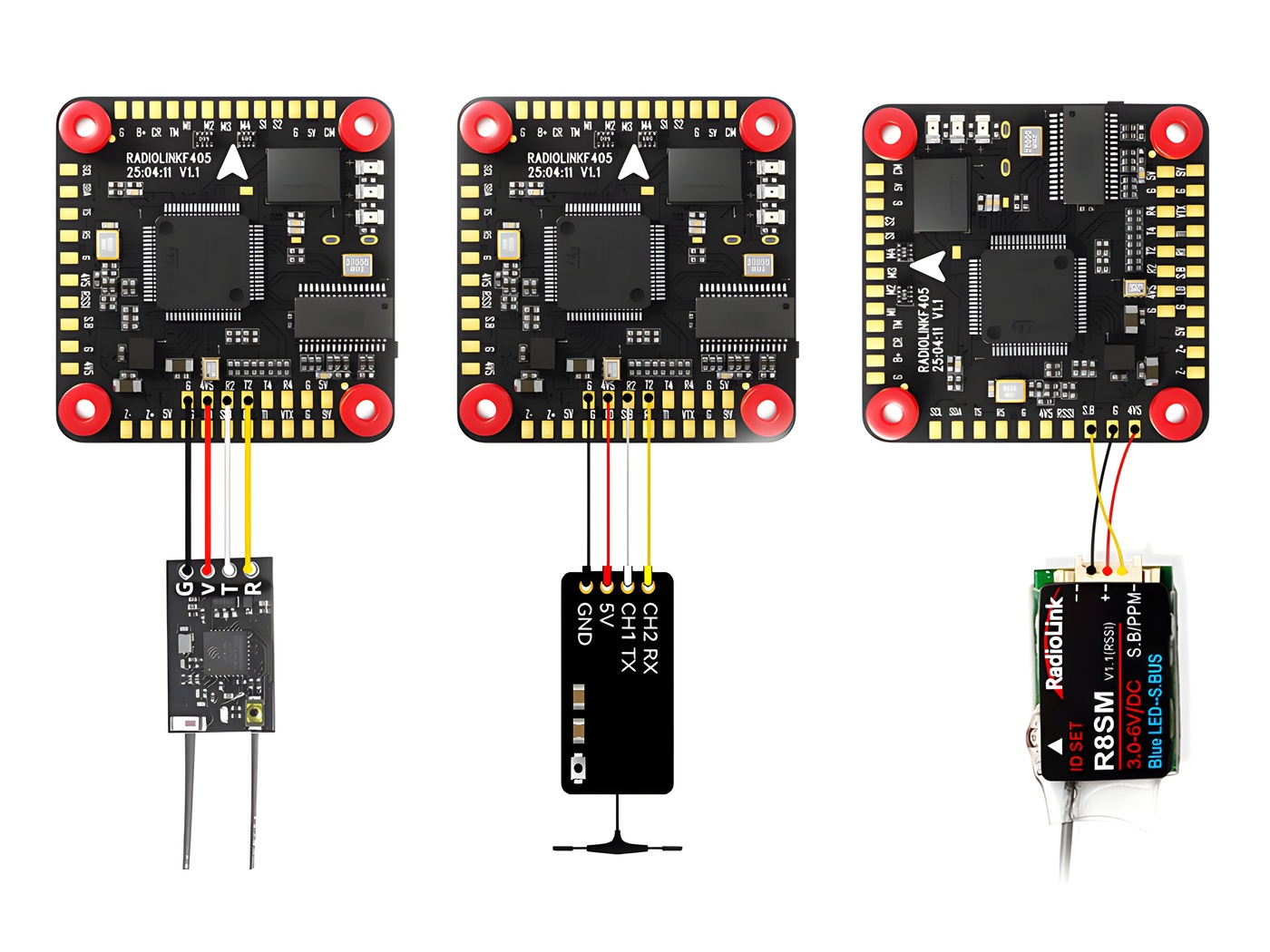

Stöd för flera mottagarsystem
F405 stöder flera vanliga signalprotokoll och mottagartyper, vilket gör den enkel att kombinera med många populära radiosystem på marknaden.
- DSM / SPEKTRUM
- SBUS
- TBS Crossfire
- ExpressLRS / ELRS
Stöd för ESC-telemetri och vanliga ESC-protokoll
F405 stöder PWM, DShot, tvåvägs DShot och OneShot. Den har även stöd för ESC-telemetri, vilket gör det möjligt att få återkoppling från kompatibla ESC:er.
Det ger bättre möjligheter till övervakning, finjustering och felsökning i mer avancerade byggen.

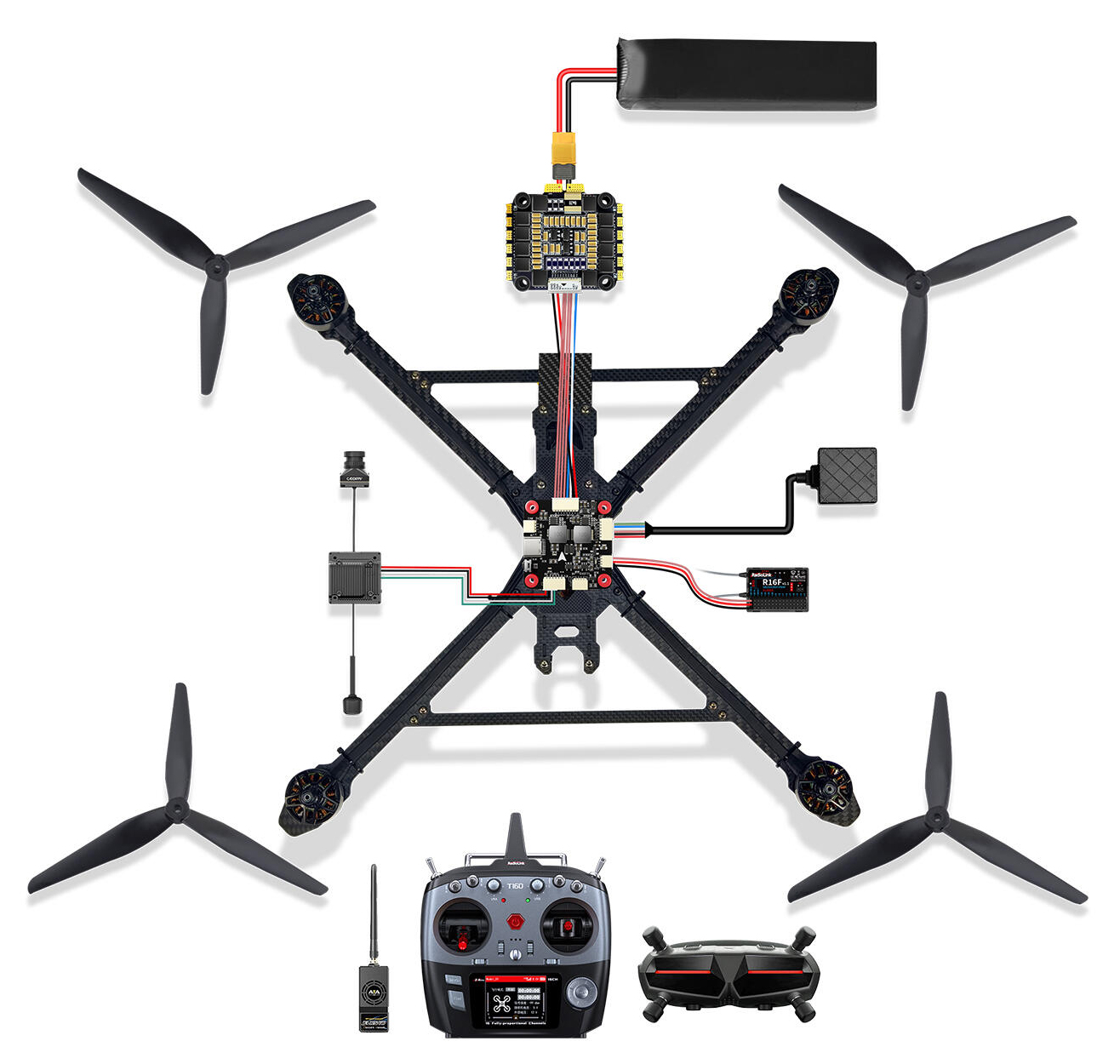

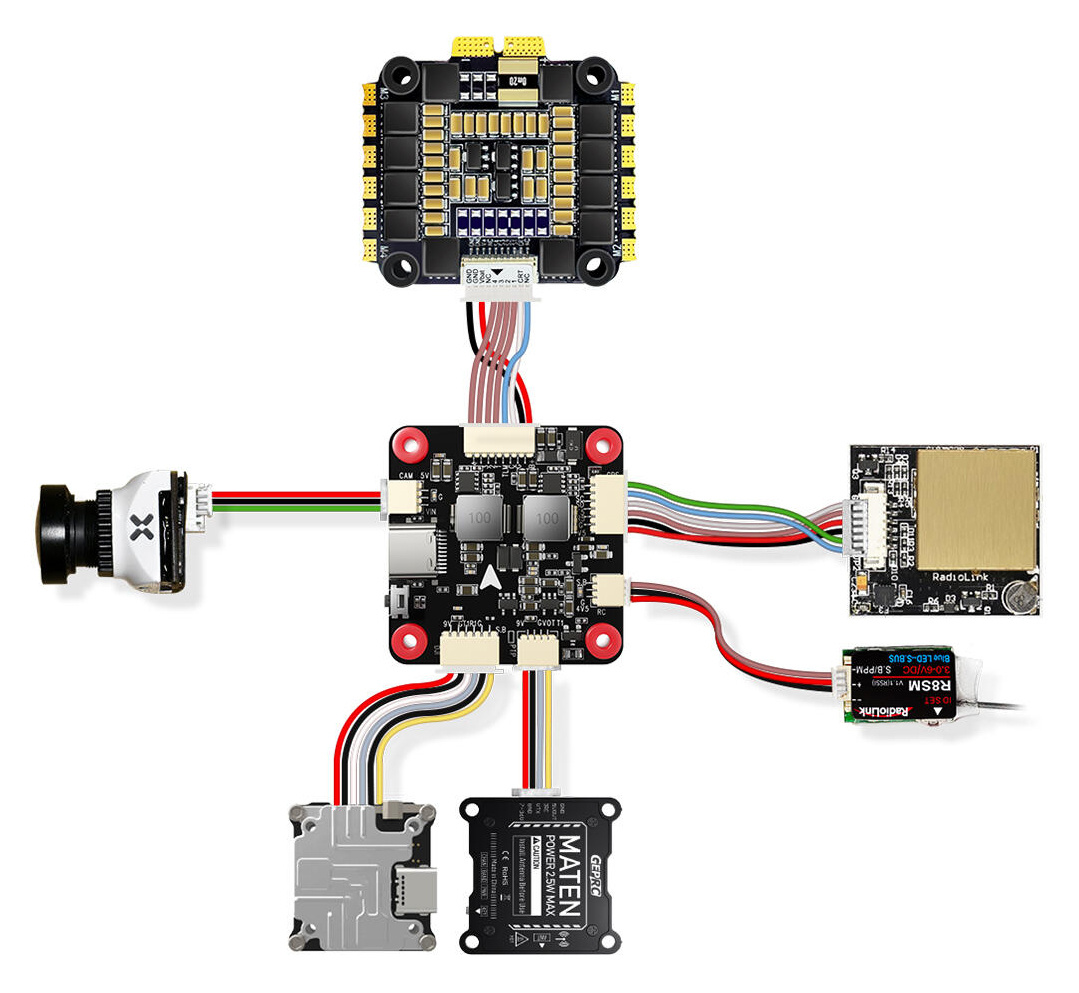

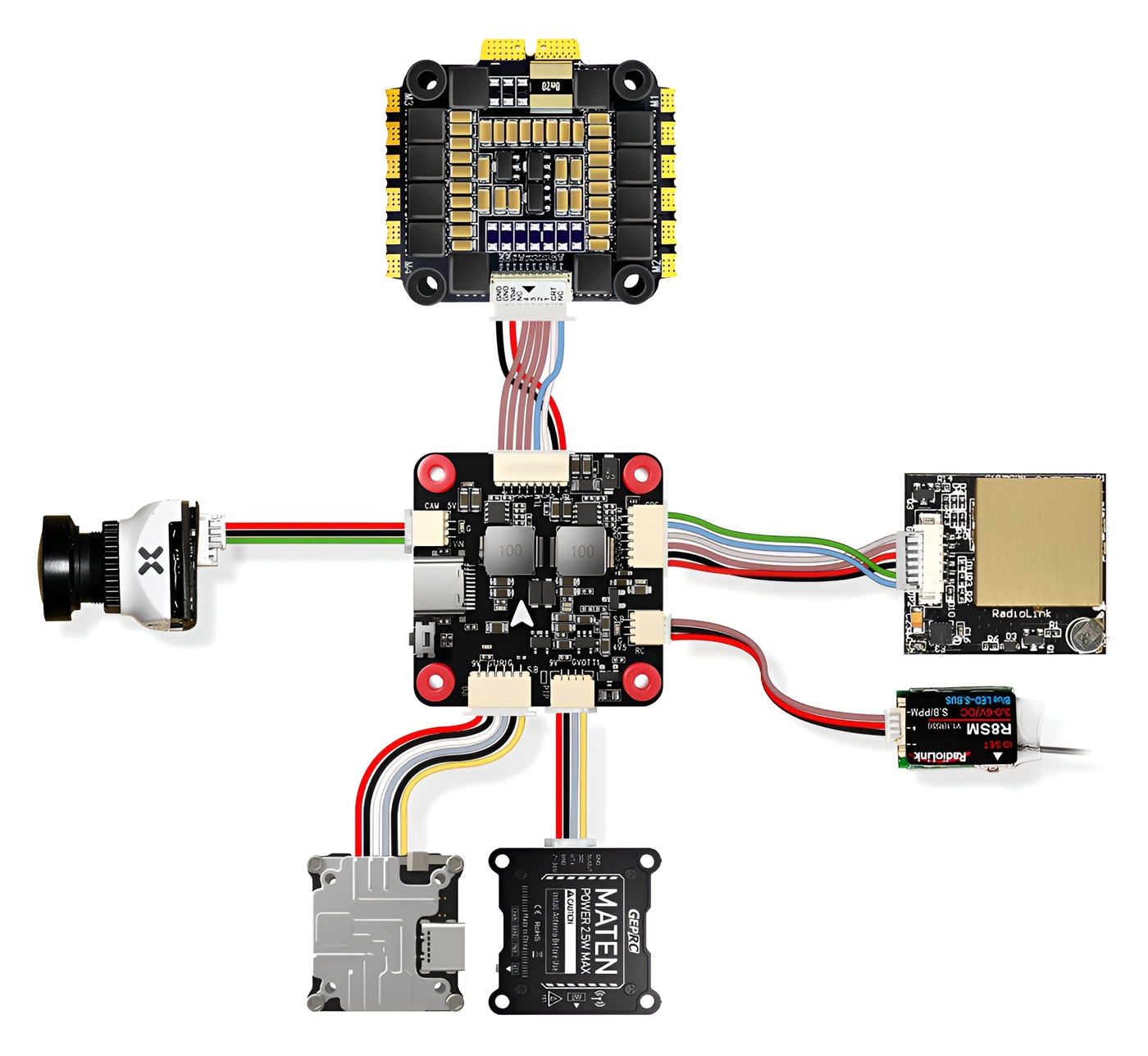

Smidig installation och flexibel anslutning
RadioLink F405 är utformad med installationsvänlig layout, optimerade lödpunkter och kontaktplaceringar som passar många vanliga raminstallationer. Det gör kabeldragning och montering enklare, särskilt i kompakta FPV- och multirotorbyggen.

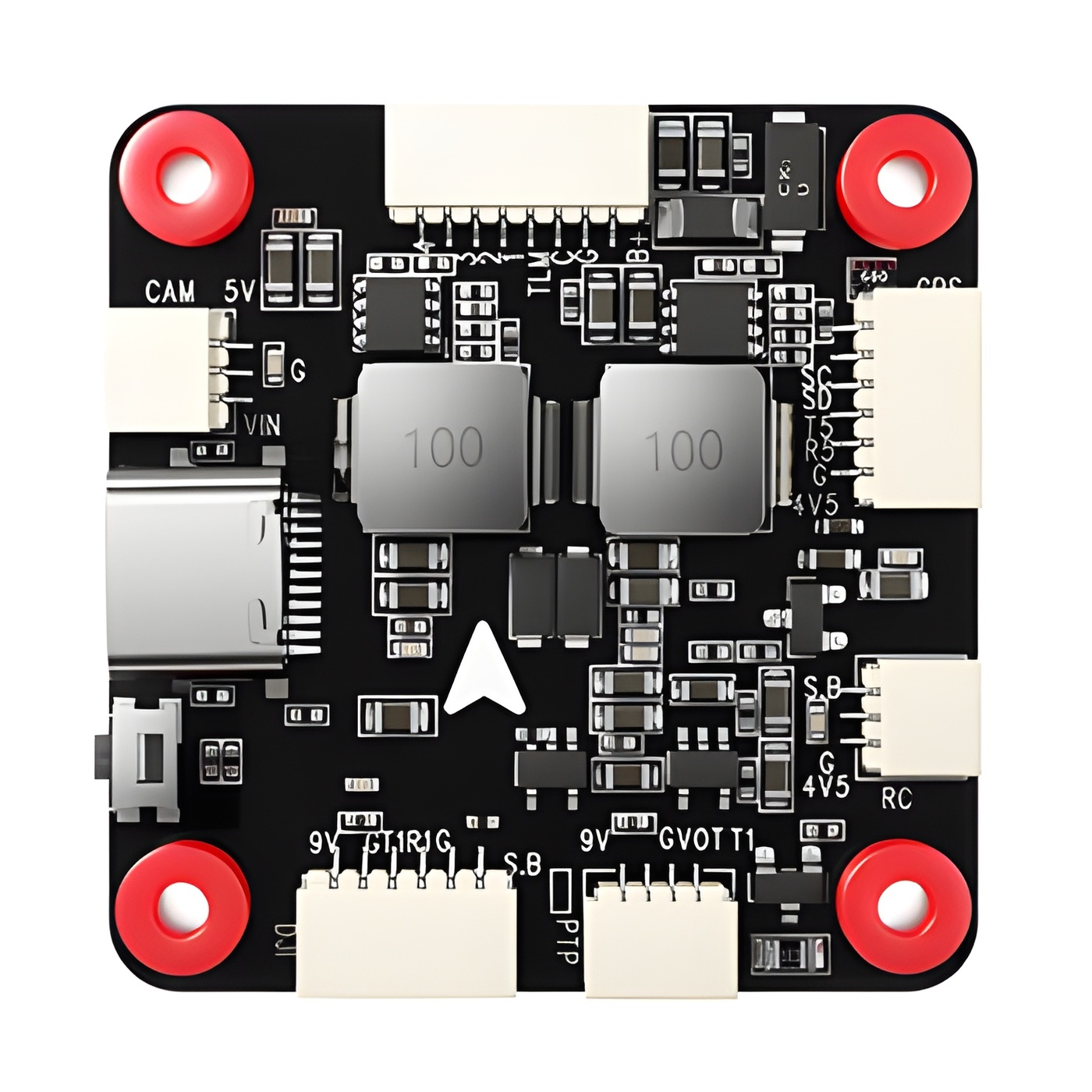

F405 har bland annat USB Type-C, 5 UART-portar, I2C, stöd för LED-remsa, summer, RSSI och GPS/kringutrustning beroende på firmware och installation.
Intelligent inställning och realtidsövervakning
Parametrar kan justeras via Radiolink och vanliga open source-program som Mission Planner, Betaflight Configurator och INAV Configurator. Kritiska värden som spänning och flygläge kan övervakas via OSD när systemet är korrekt konfigurerat.
Automatiserad kvalitetstestning
Varje F405 genomgår ett automatiserat testförfarande som omfattar flera viktiga funktioner, bland annat portfunktioner, signalstabilitet, vibrationstålighet och temperaturrelaterade tester. Det bidrar till jämn kvalitet och pålitligare funktion i praktisk användning.

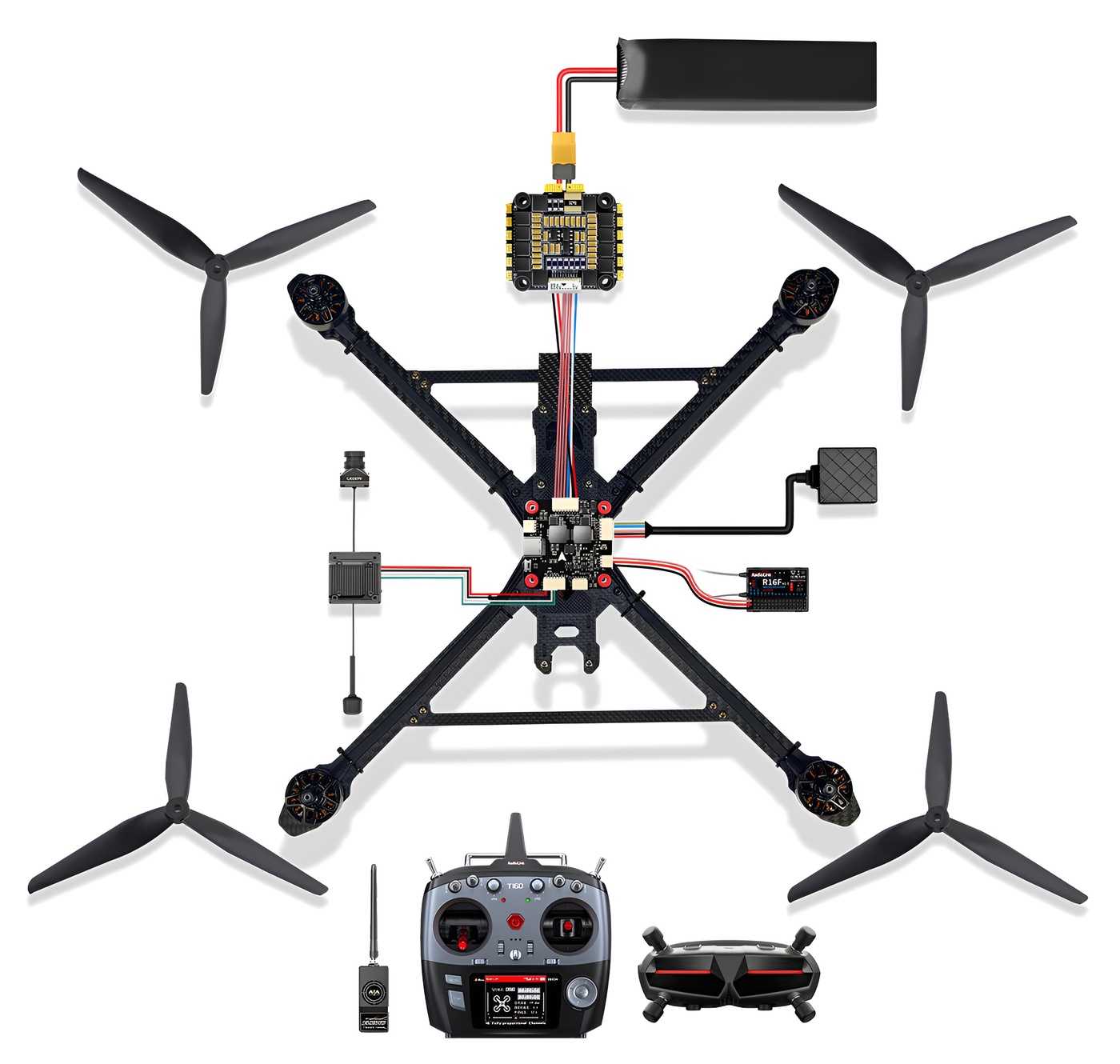

Passar för många typer av projekt
- FPV-drönare
- Racing- och freestylebyggen
- Multirotorer med 2–6 motorer
- Flygplan och flygande vingar
- Helikoptrar
- Robotprojekt
- RC-bilar och båtar
- Gräsklippare och betesbåtar
- Avancerade DIY- och utvecklingsprojekt
Tekniska specifikationer
- Modell: RadioLink F405 Flight Controller
- Storlek: 30,5 x 30,5 mm
- Vikt: 9,5 g
- Processor: STM32F405RGT6
- Processorfrekvens: 168 MHz
- Gyro: ICM42688
- Barometer: SPL06
- Blackbox: 128 MB, spelar in och lagrar flygloggar
- OSD-modul: AT7456E
- Kanalutgång: M1–M6
- HD-digital videoöverföring: Stöds med plug-and-play
- Analog videoöverföring: Stöds med plug-and-play
- Batteriskala: 110
- UART-portar: 5 st
- ESC-funktioner: Stöds, UART3 RX
- I2C: Stöds
- LED-remsa: Stöds, lödpunkter finns
- Summer: Stöds, lödpunkter finns
- RSSI-utgång: Stöds, lödpunkter finns
- USB-port: 1 st USB Type-C
- Signalingång: DSM, SBUS, TBS Crossfire och ELRS
- OSD-telemetri: Stöds via integrerad OSD-modul
- ESC-protokoll: PWM, tvåvägs DShot och OneShot
- Firmware-typ: ArduPilot, Betaflight och INAV
- Ingångsspänning: 2S–6S
- BEC: 3,3 V / 300 mA, 5 V / 3 A och 9 V / 3 A
- 9 V BEC-omkopplare: Stöds, USER1
- Anpassningsbara modeller: 2–6-motoriga multirotorer, flygplan, helikoptrar, flygande vingar, bilar, båtar, robotar, betesbåtar och gräsklippare
- Driftstemperatur: från -30 °C
Viktigt att känna till
RadioLink F405 är en avancerad flight controller och bör installeras av användare med god förståelse för drönarelektronik, ESC, mottagare, firmware och kabeldragning. Kontrollera alltid kopplingsschema, firmware-version och kompatibilitet med övriga komponenter innan installation.
Eftersom F405 stöder flera olika firmware-plattformar kan funktioner, menyer och inställningar variera beroende på om du använder ArduPilot, Betaflight eller INAV.
Sammanfattning
RadioLink F405 är ett starkt val för dig som vill bygga en flexibel och kompakt flygplattform med stöd för flera open source-firmware, inbyggd OSD, blackbox, HD- och analog videoöverföring, flera mottagarprotokoll och stabil strömförsörjning i ett lätt allt-i-ett-format.
