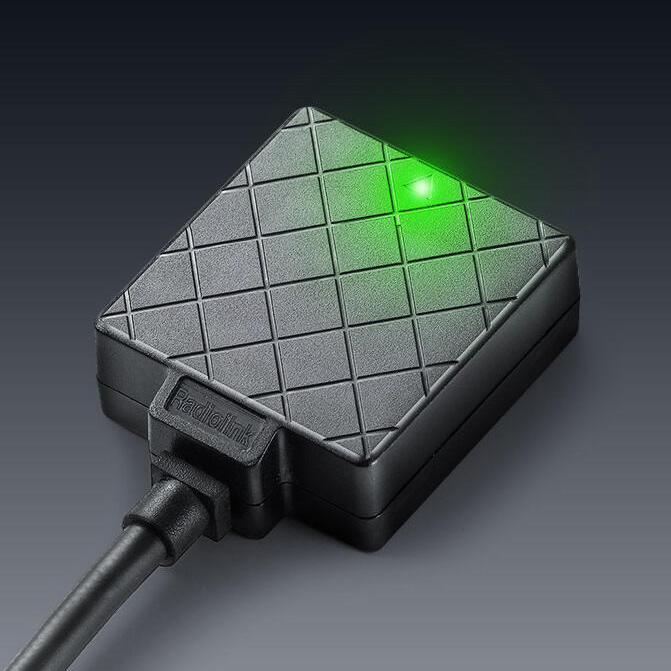

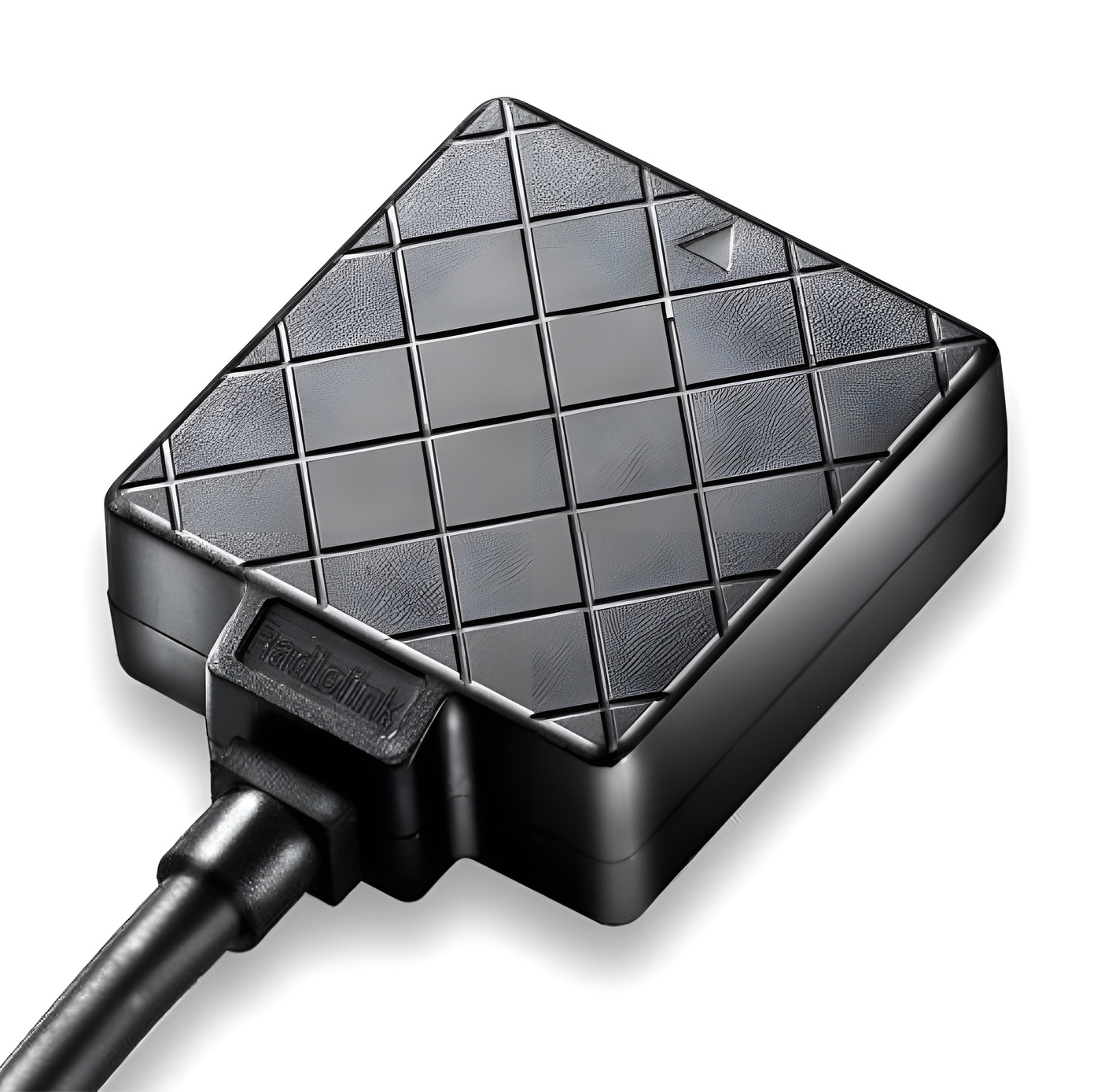

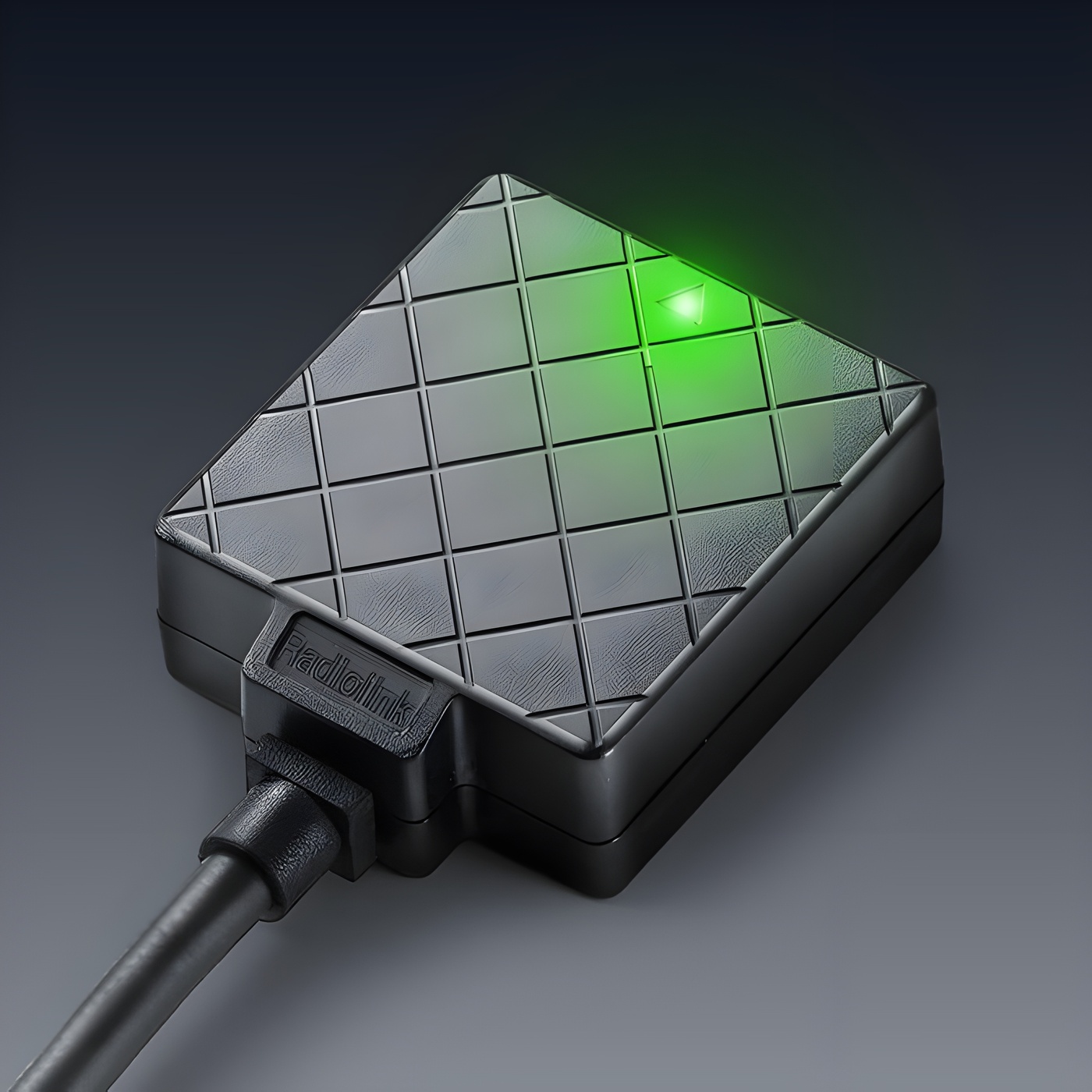

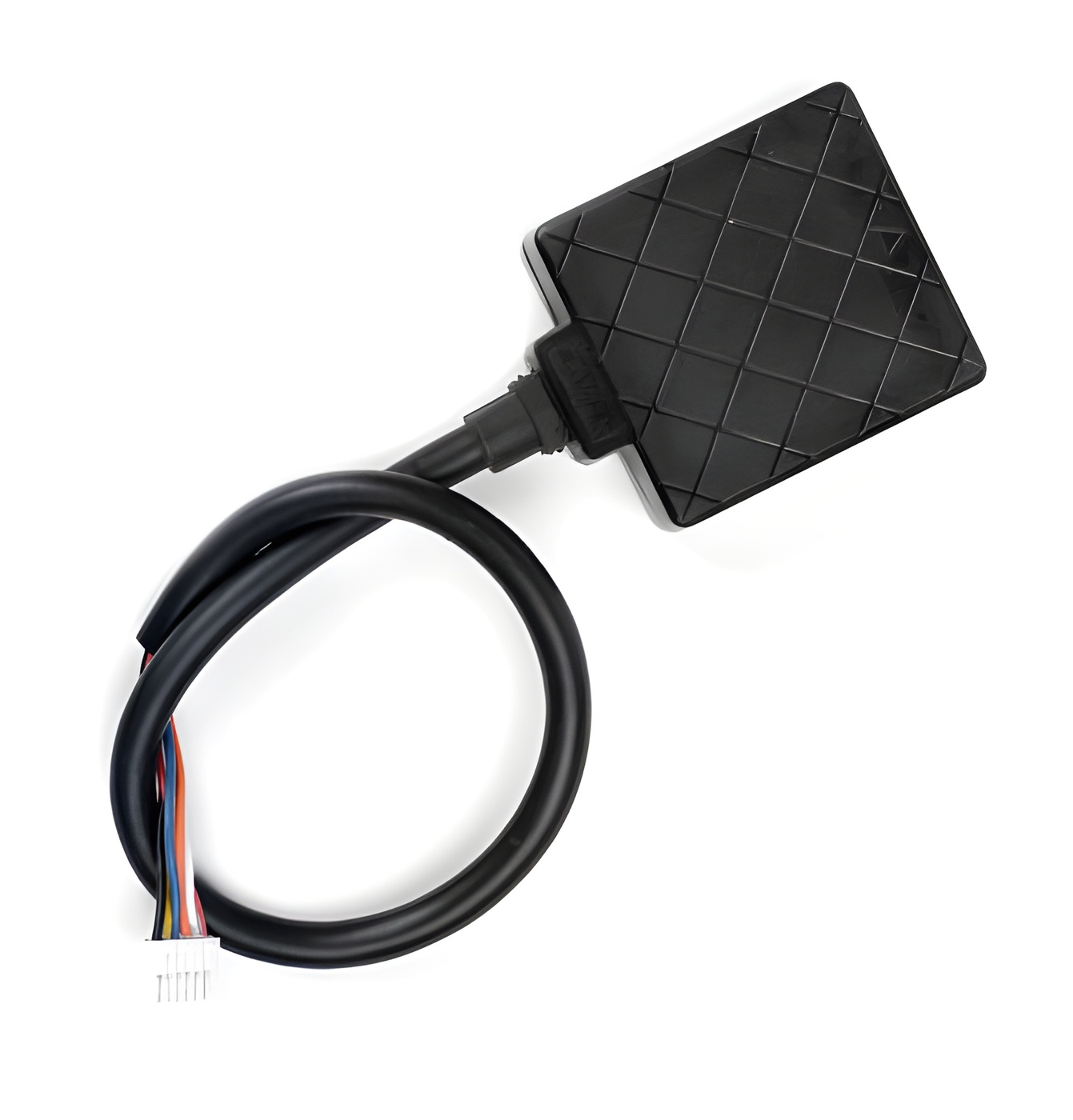

RadioLink TS100 v2.0 M10N GPS
RadioLink TS100 v2.0 M10N är en GPS-modul för drönare, multirotorer och avancerade RC-projekt där stabil positionering och bra störningsskydd är viktigt. Den är framtagen för att fungera i miljöer där kraftfull videoöverföring, högspänningsledningar eller andra starka signaler annars kan påverka GPS-prestandan.
Med dubbel störningsskyddsteknik, stöd för flera satellitsystem, högkänslig keramisk antenn och inbyggd kompass är TS100 v2.0 ett starkt val för dig som vill ha snabb satellitpositionering, stabil navigering och högre precision i ditt bygge.
- Dubbel störningsskyddsteknik för krävande miljöer
- 50 cm positioneringsnoggrannhet
- Kan positionera upp till 20 satelliter på cirka 6 sekunder vid öppen himmel
- Trippelfrekvent fyrsatellitsystem
- Stöd för BD1, GPS L1, Galileo E1 och GLONASS G1
- Tvåstegs SAW-filter från Murata
- 2,5 dBi keramisk chipantenn med hög förstärkning och selektivitet
- Inbyggd högprecisionskompass IST8310
- Max uppdateringsfrekvens: 20 Hz
- Standardprotokoll: NMEA
Dubbel teknik mot störningar
TS100 v2.0 är utvecklad för att minska påverkan från starka signalstörningar. Det gör den särskilt användbar i drönare och UAV-byggen där GPS-modulen kan vara nära kraftfull videoöverföring, elektronik, högspänningsledningar eller andra störningskällor.
- Avstörning: Tvåstegsfiltrering med 78 dB dämpning hjälper till att filtrera bort störningar utanför bandet.
- Störningsskydd inom bandet: Höglinear LNA med in-band 1 dB-kompressionspunkt på -3 dBm minimerar påverkan från mindre störningssignaler som passerar filtret.
Resultatet är ett GPS-system som effektivt motverkar stark signalstörning från exempelvis högeffekts videoöverföring på drönare och högspänningsledningar.
Utmärkt GPS-prestanda
Den låga förlusten i pre-LNA-kretsdesignen är anpassad för de keramiska chipantennerna och förbättrar förmågan att fånga upp mycket svaga signaler. Den optimerade kretslayouten hjälper TS100 v2.0 att ta emot svaga GPS-signaler samtidigt som störningar dämpas effektivt.
TS100 v2.0 erbjuder 50 cm positioneringsnoggrannhet, snabb satellitlåsning med upp till 20 satelliter på cirka 6 sekunder vid öppen himmel och stabil positionering även i mer utmanande terräng, exempelvis i dalgångar.
Stöd för flera satellitsystem
TS100 v2.0 stöder samtidig drift av flera satellitsystem för bättre satellittäckning och mer stabil positionering.
- BD1
- GPS L1
- Galileo E1
- GLONASS G1
Modulen använder trippelfrekvens med 1561 ±1 MHz, 1575 ±1 MHz och 1602 MHz.
Automatisk protokollanpassning
Standardprotokollet är NMEA. När TS100 v2.0 ansluts till en flight controller känner modulen av vilken typ av flight controller som används och ställer automatiskt in protokollet till samma protokoll som flight controllern.
När TS100 v2.0 kopplas bort från flight controllern återgår protokollet till standard-NMEA.
- Baudhastighet: 38,4 K
- Spänning: 5 V DC ±5 %
- Ström: 50–100 mA
Högklassig komponentuppsättning
TS100 v2.0 är byggd med komponenter som är valda för stabil GPS-prestanda och bra störningsskydd i avancerade RC- och UAV-installationer.
- GPS-avkodarchip: u-blox M10050
- Kompass: Inbyggd IST8310 via I2C-port
- Antenn: 2,5 dBi keramisk chipantenn med hög förstärkning och selektivitet
- Filter: Tvåstegs SAW-filter från Murata
Passar för träning och avancerade byggen

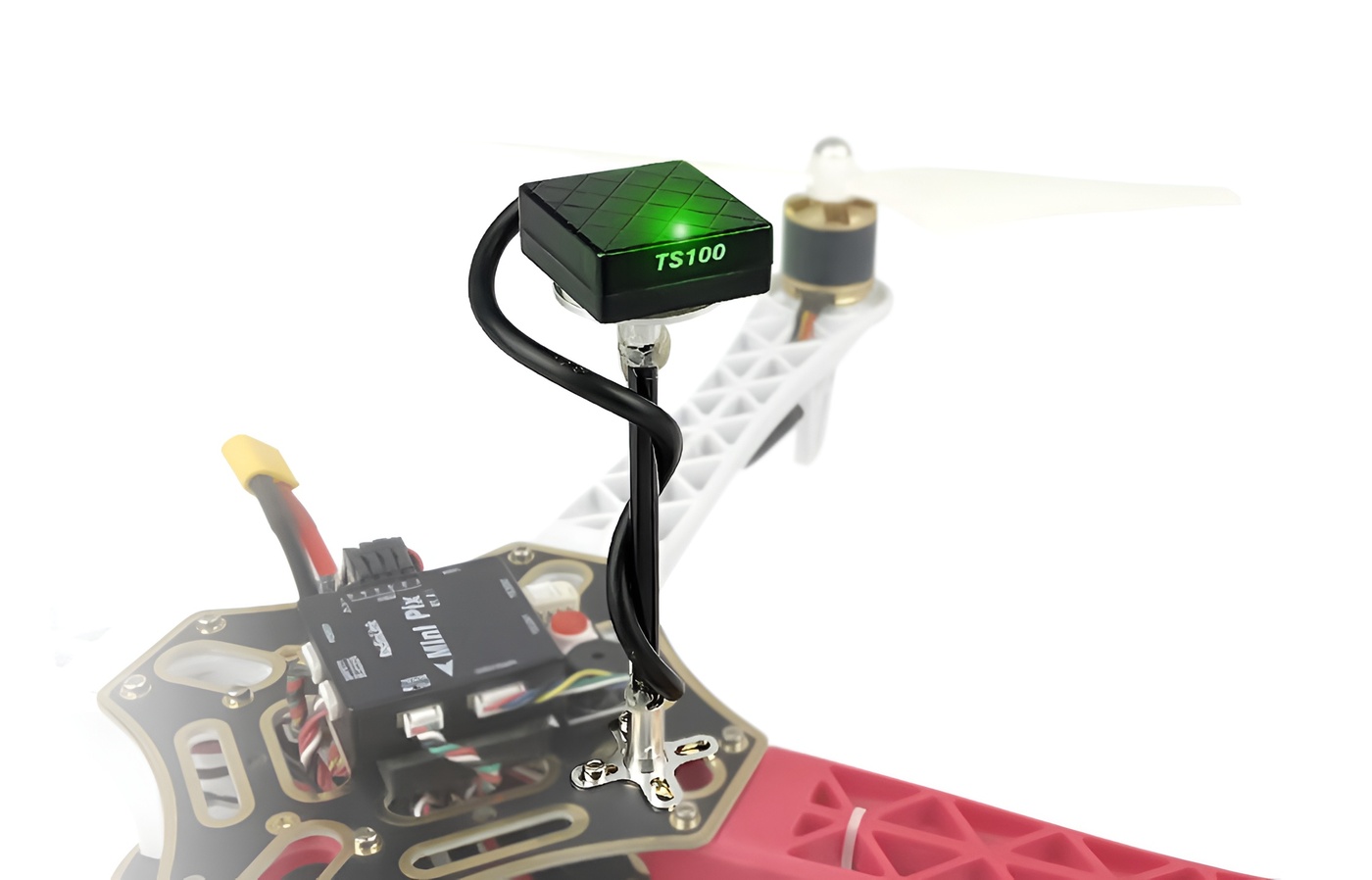

När TS100 v2.0 används tillsammans med RadioLink Mini Pix kan piloter använda Super Simple Modes. Det gör modulen intressant för nybörjare inom racingdrönare som vill ha extra stöd vid träning.
Samtidigt passar TS100 v2.0 även för mer avancerade drönar- och UAV-projekt där snabb satellitpositionering, stabil navigation och störningsskydd är viktiga egenskaper.
Passar för många användningsområden
- Racingdrönare
- FPV-drönare
- Multirotorer
- UAV-projekt
- Autonom flygning
- Träning med GPS-stöd
- Byggen med RadioLink Mini Pix och andra kompatibla flight controllers
Tekniska specifikationer
- Modell: RadioLink TS100 v2.0 M10N GPS
- Produkttyp: GPS-modul med kompass
- GPS-chip: u-blox M10050
- Kompass: IST8310
- Positionsnoggrannhet: Upp till 50 cm i fyrlägesläge, 250 cm i enlägesläge
- Protokoll: Standard NMEA med automatisk protokollanpassning vid anslutning till flight controller
- Hastighetsnoggrannhet: 0,1 m/s
- Maxhöjd: 50 000 m
- Maxhastighet: 515 m/s
- Maximal acceleration: 4G
- Max uppdateringsfrekvens: 20 Hz
- Frekvenser: 1561 ±1 MHz, 1575 ±1 MHz och 1602 MHz
- Satellitsystem: BD1, GPS L1, Galileo E1 och GLONASS G1
- Antenn: 2,5 dBi keramisk chipantenn
- Filter: Tvåstegs SAW-filter från Murata
Känslighet
- Spårning och navigering: -167 dBm
- Förvärv: -163 dBm
- Kallstart: -151 dBm
- Varmstart: -159 dBm
Starttider
- Kallstart: 26 s
- Varmstart: 1 s
Strömförsörjning
- Spänning: 5 V DC ±5 %
- Ström: 50–100 mA
Portar
- GPS: UART-port med 38,4 K baudhastighet
- Geomagnetisk sensor: I2C-port
Viktigt att veta
GPS-prestanda påverkas av installation, antennplacering, omgivning, störningskällor, fri sikt mot himlen och vald flight controller. Bäst precision och snabb satellitlåsning uppnås normalt under öppna förhållanden med korrekt montering och konfiguration.
Kontrollera alltid att TS100 v2.0 är kompatibel med din flight controller, firmware och kabeldragning innan installation.
Sammanfattning
RadioLink TS100 v2.0 M10N GPS är en högpresterande GPS-modul med dubbel störningsskyddsteknik, stöd för flera satellitsystem, inbyggd IST8310-kompass, keramisk antenn, SAW-filter och upp till 20 Hz uppdateringsfrekvens. Den passar för drönare, multirotorer och avancerade RC-projekt där stabil positionering och bra störningsskydd är viktigt.
