RadioLink F722 Flight Controller
RadioLink F722 är en kompakt och högpresterande flight controller framtagen för FPV, racing, freestyle och avancerade multirotorbyggen. Den är byggd för dig som vill ha snabb respons, stabil drift och flexibel anslutning till både digital och analog videoöverföring.
Med stöd för Betaflight och INAV, integrerad OSD, 128 MB blackbox och upp till 8 kanalutgångar är F722 ett starkt val för piloter och byggare som vill ha mycket funktion i ett litet format.
- Stöd för Betaflight och INAV
- STM32F722RET6-processor för snabb och stabil signalhantering
- ICM42688-gyro för responsiv och exakt flight control
- 128 MB blackbox för inspelning och analys av flygloggar
- Integrerad OSD-modul för flygdata i realtid
- Stöd för HD-digital och analog videoöverföring via plug-and-play
- Upp till 8 kanalutgångar för flexibla multirotorbyggen
- Stöd för SBUS och CRSF
- Stöd för PWM, tvåvägs DShot och OneShot
- Inbyggd BEC med 3,3 V, 4,5 V, 5 V och 12 V-utgångar
Vad skiljer F722 från F405?
RadioLink F722 är mer inriktad mot FPV- och racingbyggen där hög prestanda, fler motorutgångar och 12 V-strömförsörjning till videoöverföring är viktigt. Jämfört med F405 har F722 stöd för upp till 8 kanalutgångar och en 12 V BEC, medan F405 enligt specifikationen har bredare firmware- och mottagarstöd.
- F722: Stöd för Betaflight och INAV, upp till M1–M8 och 12 V BEC.
- F405: Stöd för ArduPilot, Betaflight och INAV samt fler mottagarprotokoll enligt specifikationen.
- Välj F722 för racing, freestyle och kraftfulla FPV-byggen med upp till 8 motorutgångar.
- Välj F405 om du prioriterar bredare firmware-stöd, exempelvis ArduPilot.
Högpresterande konfiguration

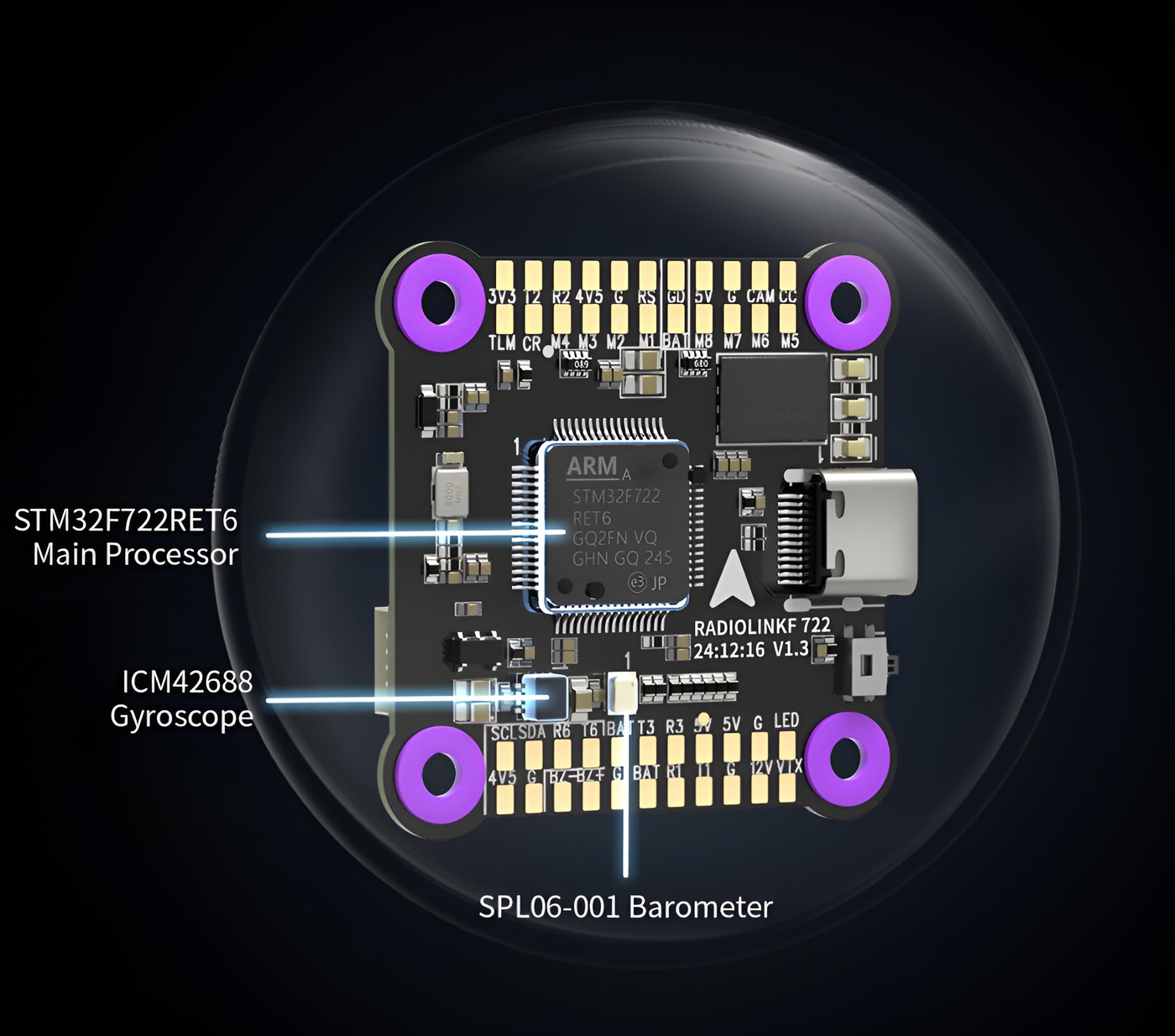

F722 är utrustad med STM32F722RET6-processor, ICM42688-gyro, barometer, 128 MB blackbox och switchad strömförsörjning. Kombinationen ger snabb respons, stabil drift och bra förutsättningar för exakt flight control i krävande FPV- och multirotorbyggen.
Stöd för vidareutveckling
F722 har stöd för open source-baserad utveckling och konfiguration. Källkod och konfigurationsfiler finns tillgängliga via GitHub:
Betaflight-konfiguration för RadioLink F722

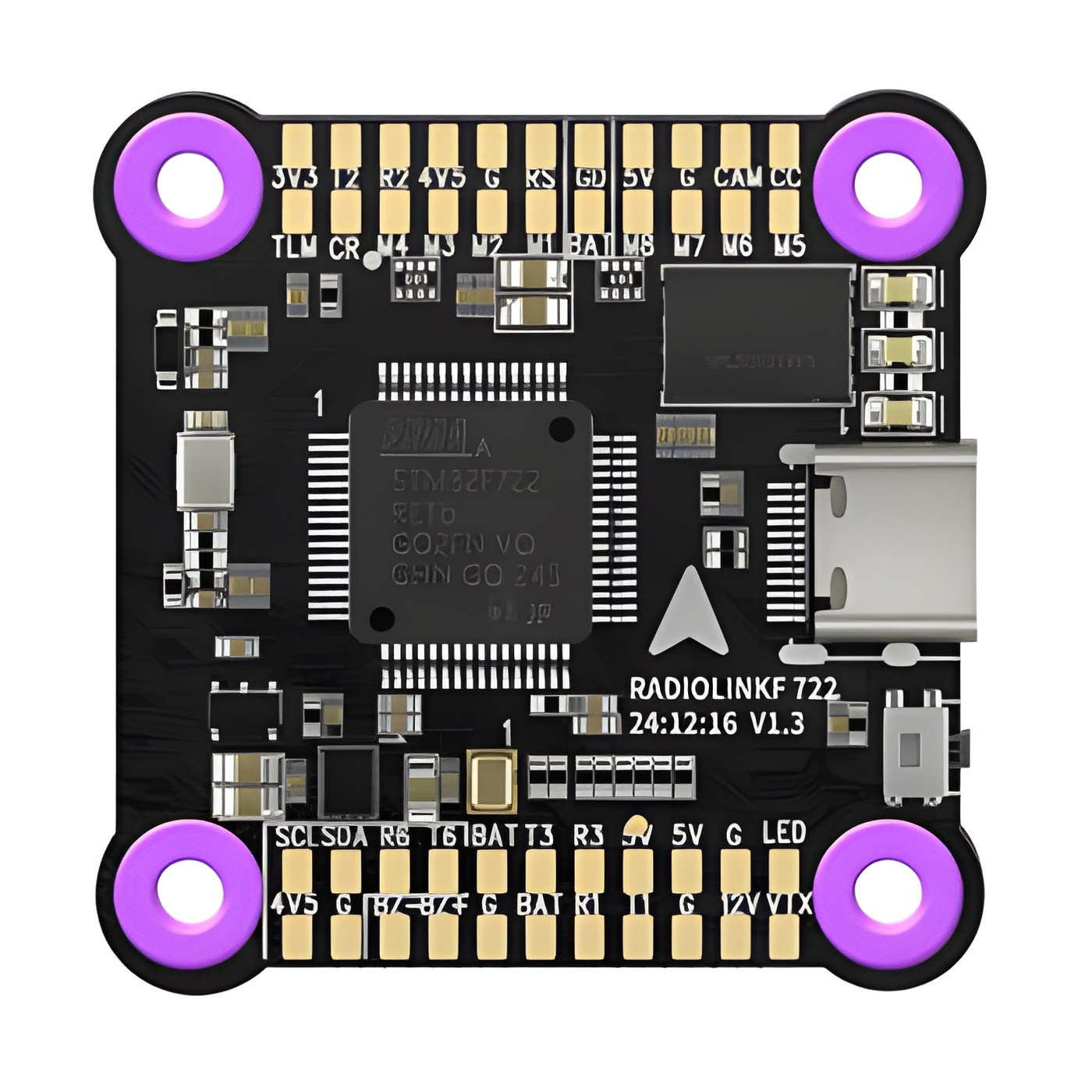

Optimerad PCB-layout och låg störningsnivå
RadioLink har utvecklat F722 med fokus på en ren och effektiv PCB-layout. Genom optimerad ledningsdragning och genomtänkt komponentplacering kombineras hög strömkapacitet med låg brusnivå, vilket bidrar till mer tillförlitliga sensordata och stabilare flygning.
HD-digital och analog videoöverföring

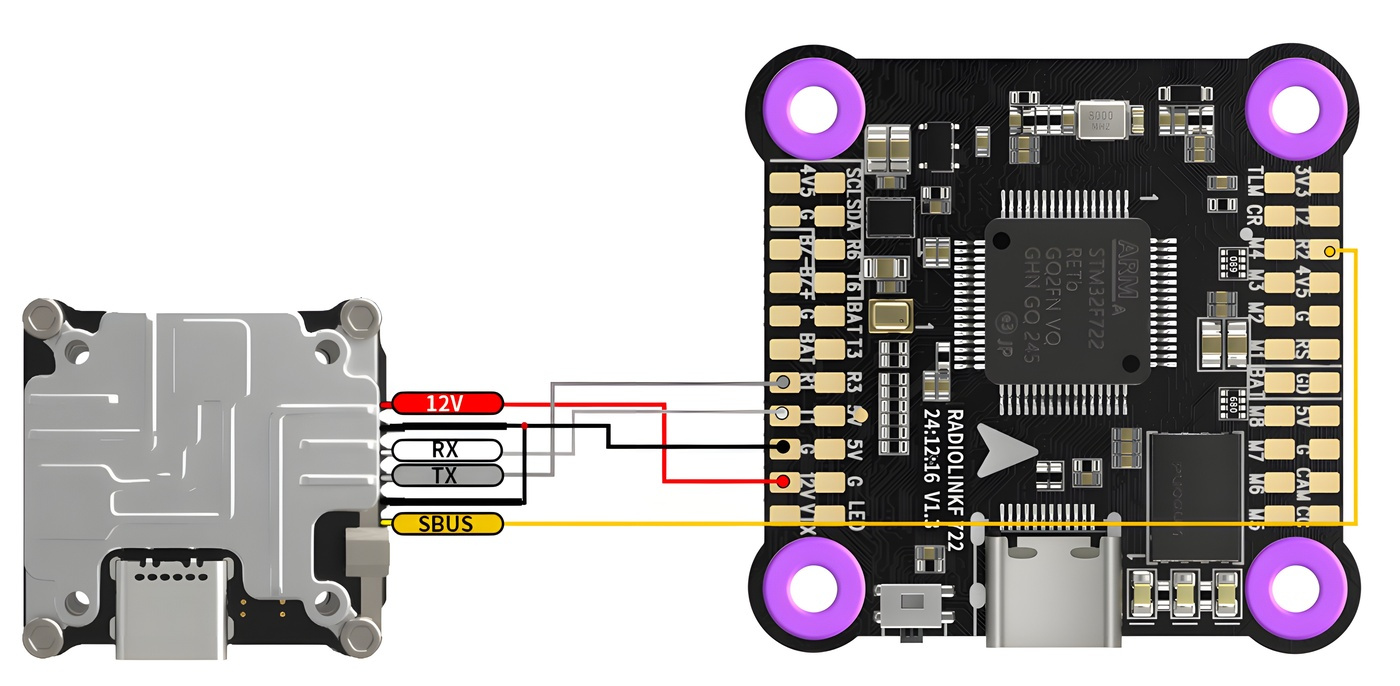

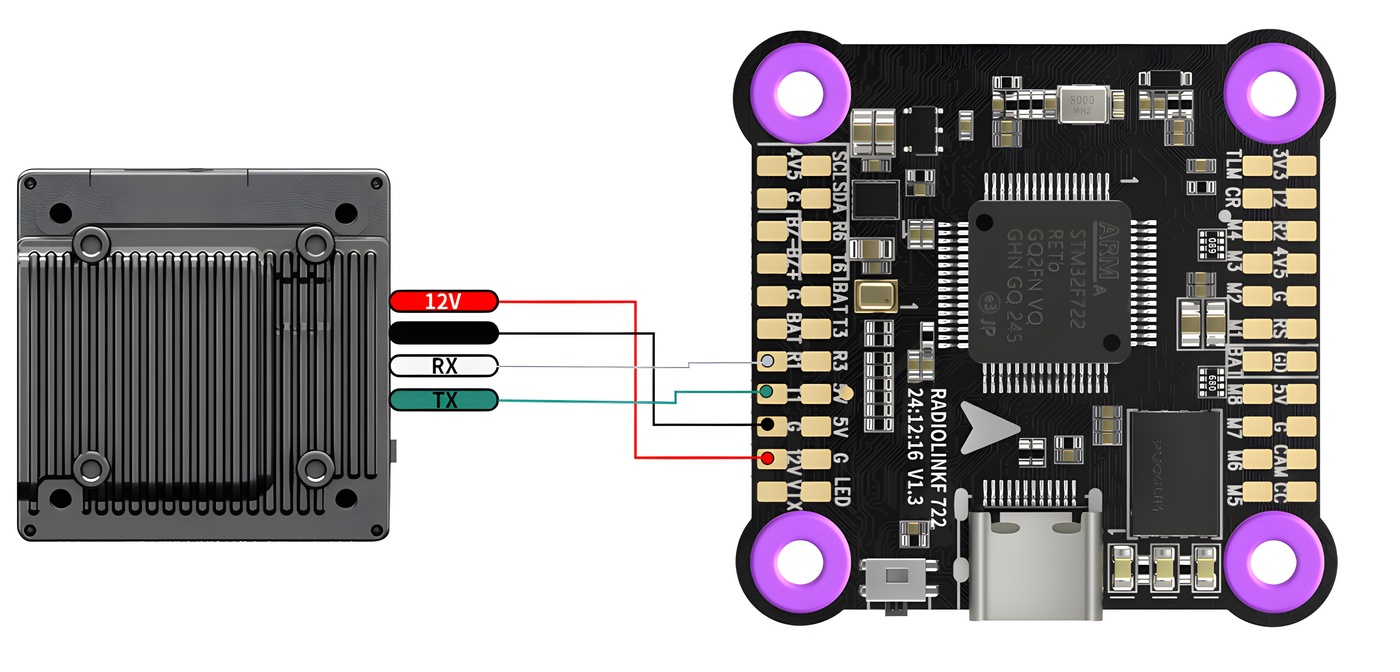

F722 stöder både HD-digital och analog videoöverföring med plug-and-play-anslutning. Ett 6-poligt gränssnitt är avsett för DJI HD-digital videoöverföring, medan ett 4-poligt VOUT-gränssnitt gör det enkelt att ansluta analog FPV-utrustning.
F722 stöder även CADDX-lösningar för digital bildöverföring, vilket gör den flexibel för många moderna FPV-byggen.
Styrbar 12 V BEC för videoöverföring
Den inbyggda 12 V BEC-utgången kan användas för att driva exempelvis videoöverföring. En omkopplare kan konfigureras som 12 V BEC-omkopplare, vilket gör det möjligt att slå på eller av strömförsörjningen till videoöverföringen via sändaren när systemet är korrekt installerat och konfigurerat.
- 3,3 V / 300 mA
- 4,5 V / 500 mA
- 5 V / 3 A
- 12 V / 3 A

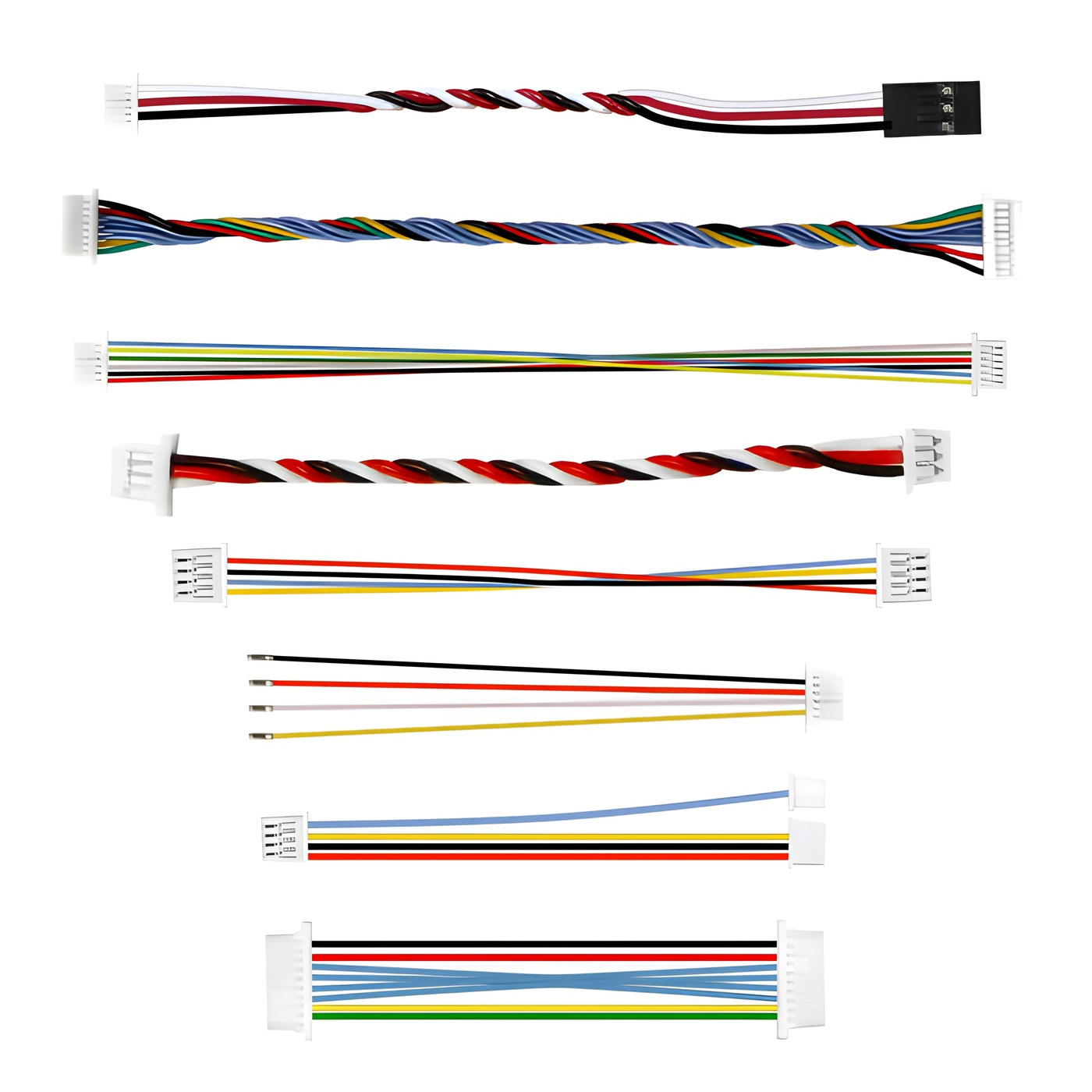

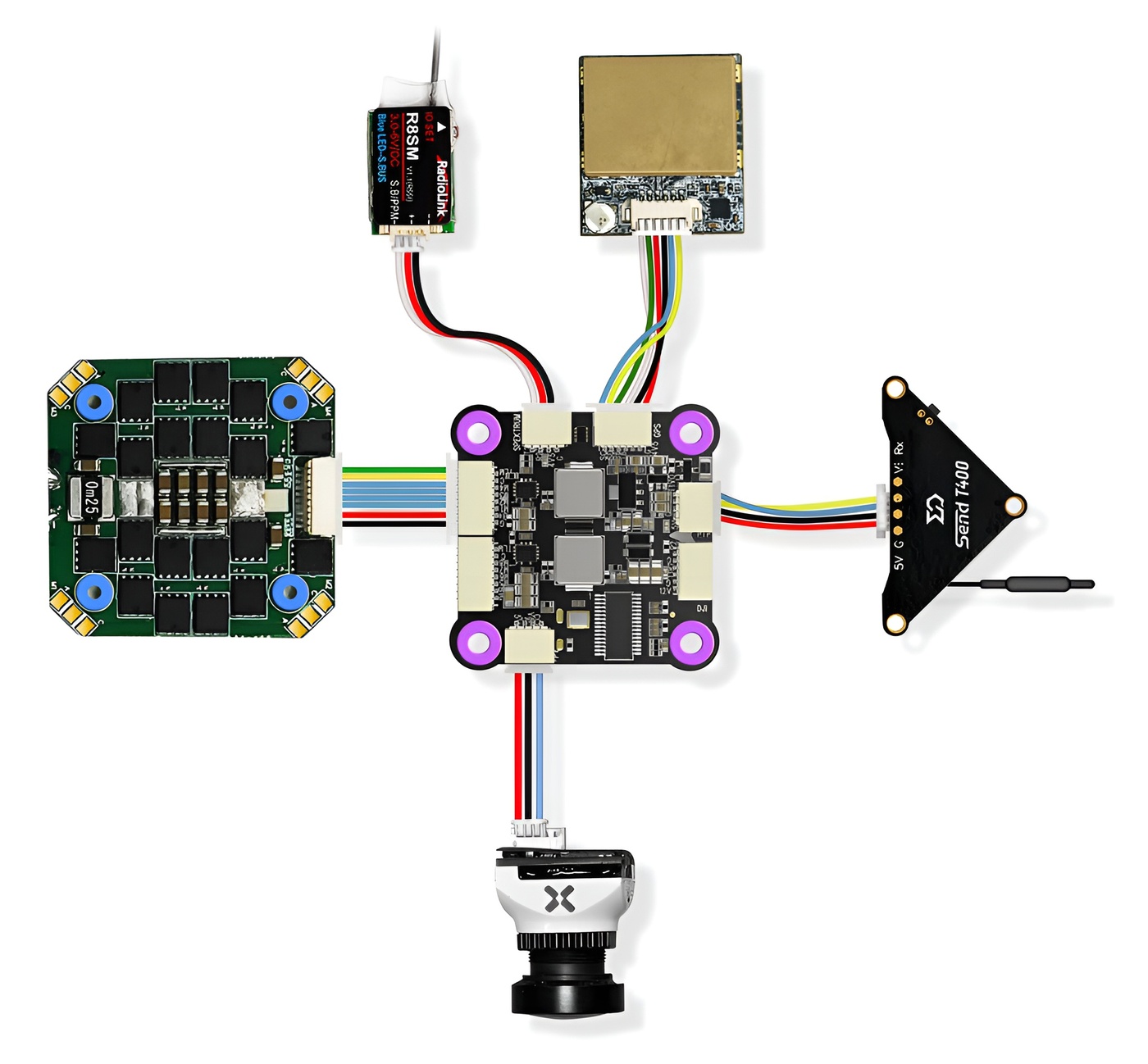

Flera gränssnitt för flexibla byggen
F722 stöder upp till 8 utgångskanaler och kan användas i multirotorer med 2–8 motorer, inklusive X8-konfigurationer. Kombinationen av uttagsgränssnitt och lödpunkter gör det enklare att ansluta externa enheter och samtidigt hålla installationen kompakt.
Extra lödpunkter och kontaktlösningar gör det möjligt att bygga ut systemet efter behov, utan att F722 tar onödigt mycket plats i ramen.
Stöd för ESC-telemetri och vanliga ESC-protokoll
F722 stöder flera vanliga ESC-signaler, inklusive PWM, tvåvägs DShot och OneShot. ESC-telemetri stöds också, vilket ger bättre möjligheter till övervakning, felsökning och finjustering i avancerade byggen.
Integrerad OSD för FPV-flygning
Den integrerade OSD-modulen gör det möjligt att visa viktig flyginformation direkt i videobilden, utan behov av extern OSD-modul. Det ger piloten bättre överblick under FPV-flygning och gör det enklare att följa drönarens status i realtid.
OSD-informationen kan omfatta exempelvis flygläge, avstånd, GPS-satelliter, longitud och latitud, batterispänning, ström, GPS-hastighet, hemriktning, blackbox-status och gasreglagets position, beroende på firmware, inställningar och ansluten utrustning.
Automatiserad kvalitetstestning
F722 testas med ett automatiserat mjukvarutestningssystem som omfattar sensorer, portar och gränssnitt. Det bidrar till jämn kvalitet och minskar risken för fel jämfört med enbart manuell testning.
Kostnadseffektiv lösning för FPV och RC

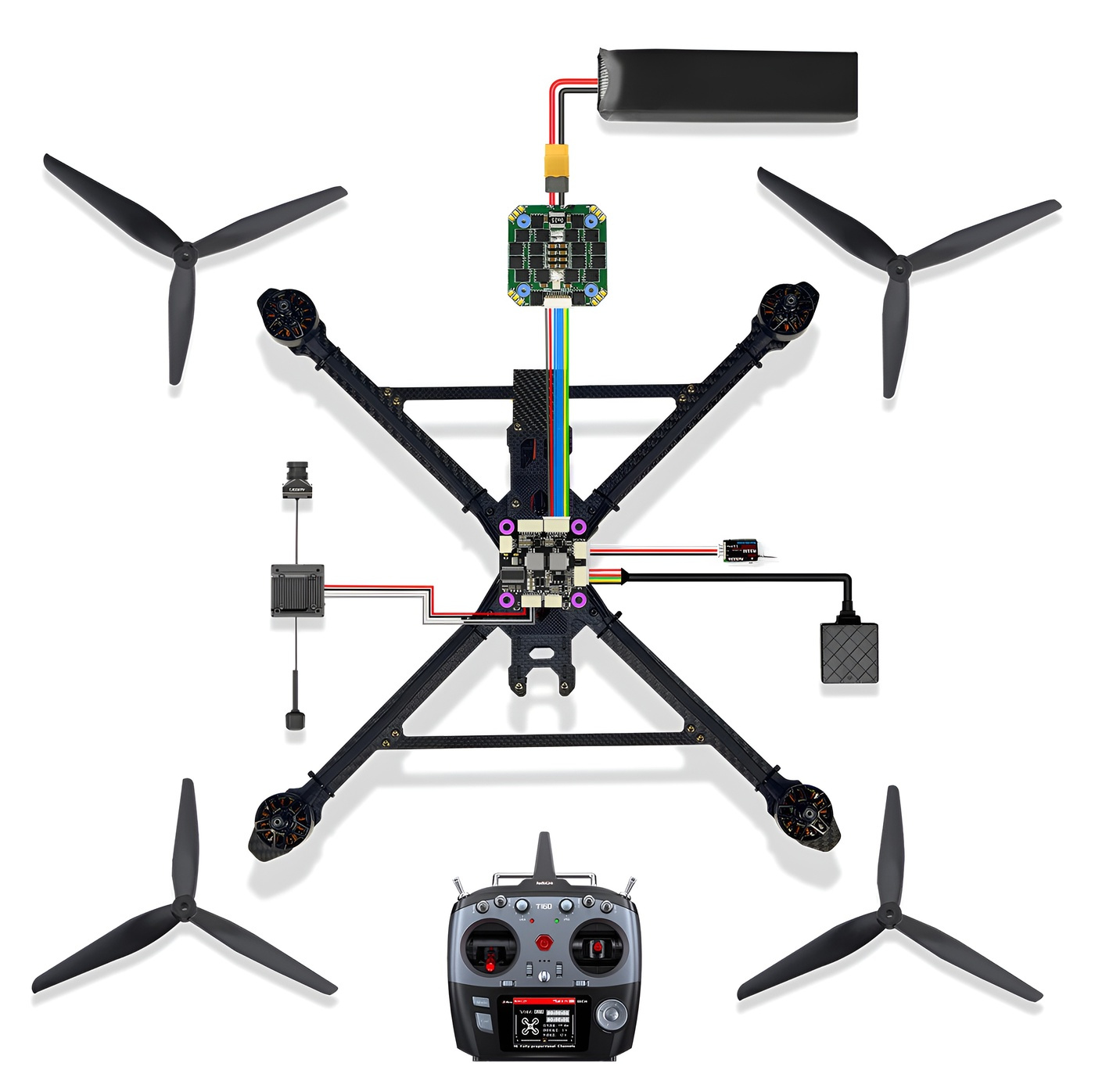

RadioLink F722 kan användas tillsammans med exempelvis T16D-sändare, R16F-mottagare, TS100 GPS, DJI/CADDX HD-videoöverföring, HD-glasögon och ELRS-modul för lång räckvidd. Det gör den till en flexibel bas för många typer av FPV-, racing- och filmbyggen.
Passar för många typer av projekt
- FPV-drönare
- Racing- och freestylebyggen
- Multirotorer med 2–8 motorer
- X8-konfigurationer
- Flygplan och flygande vingar
- Helikoptrar
- Robotprojekt
- RC-bilar och båtar
- Betesbåtar och gräsklippare
- Avancerade DIY- och utvecklingsprojekt
Tekniska specifikationer
- Modell: RadioLink F722 Flight Controller
- Storlek: 30,5 x 30,5 mm
- Vikt: 9,5 g
- Processor: STM32F722RET6
- Gyro: ICM42688
- Barometer: SPL06
- Blackbox: 128 MB, spelar in och lagrar flygloggar
- OSD-modul: AT7456E
- Kanalutgång: M1–M8
- HD-digital videoöverföring: Stöds med plug-and-play
- Analog videoöverföring: Stöds med plug-and-play
- Betaflight-kameraparametrar: Lödpunkter stöds
- Batteriskala: 110
- UART-portar: 5 st
- ESC-funktioner: Stöds
- I2C: Stöds, SCL och SDA
- LED-remsa: Stöds, lödpunkter finns
- Summer: Stöds, lödpunkter finns
- RSSI-utgång: Stöds, lödpunkter finns
- USB-port: 1 st USB Type-C
- Signalingång: SBUS och CRSF
- OSD-telemetri: Stöds via integrerad OSD-modul
- ESC-protokoll: PWM, tvåvägs DShot och OneShot
- Firmwaretyp: Betaflight och INAV
- Firmware-namn: RADIOLINKF722
- Ingångsspänning: 3S–6S
- BEC: 3,3 V / 300 mA, 4,5 V / 500 mA, 5 V / 3 A och 12 V / 3 A
- 12 V BEC-omkopplare: Stöds, USER1
- Kompatibla modeller: 2–8-motoriga multirotorer, flygplan, helikoptrar, flygande vingar, bilar, båtar, robotar, betesbåtar och gräsklippare
- Driftstemperatur: från -30 °C
Viktigt att känna till
RadioLink F722 är en avancerad flight controller och bör installeras av användare med god förståelse för drönarelektronik, ESC, mottagare, firmware, lödning och kabeldragning. Kontrollera alltid kopplingsschema, firmware-version och kompatibilitet med övriga komponenter innan installation.
Funktioner och inställningar kan variera beroende på om du använder Betaflight eller INAV samt vilken kringutrustning som är ansluten.
Sammanfattning
RadioLink F722 är ett starkt val för dig som vill bygga en snabb och flexibel FPV-plattform med stöd för Betaflight och INAV, integrerad OSD, blackbox, upp till 8 kanalutgångar, HD- och analog videoöverföring samt kraftfull 12 V BEC för modern FPV-utrustning.
