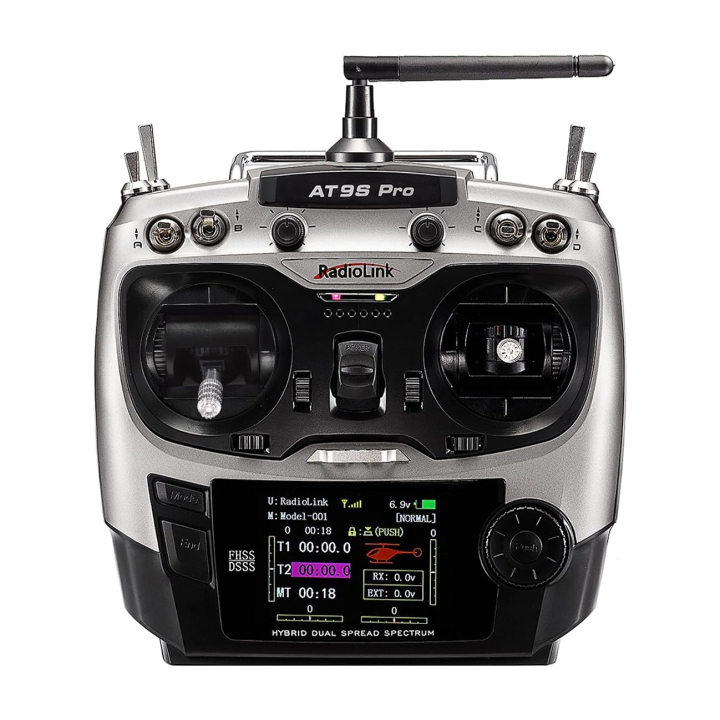

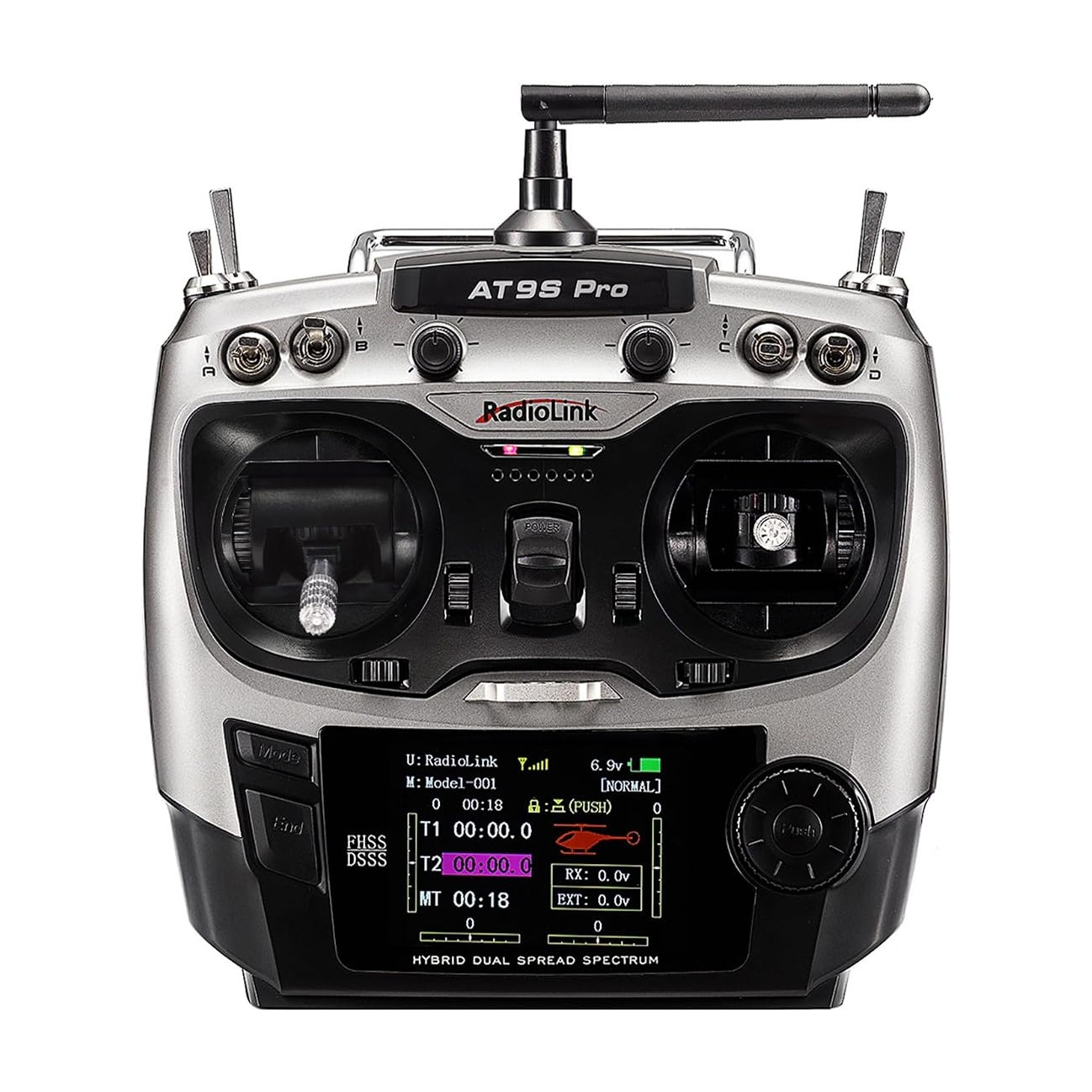

AT9S Pro 12-kanals radio med R9DS-mottagare – Mode 1, grå
AT9S Pro är RadioLinks 12-kanals sändare för flygplan, helikoptrar, segelflyg, multikoptrar och racerdrönare, och den hanterar även bilar, båtar och robotar. Den här varianten är grå och levereras i Mode 1, med gas och skevroder på höger spak. Inställningarna görs på en 2,8 tums färgskärm med guidade menyer, sändaren sparar 15 modeller, och alla tolv kanaler kan programmeras. I kartongen ligger en R9DS-mottagare med 10 kanaler.
Länken bygger på RadioLinks hybrid av DSSS och FHSS med 16-kanals frekvenshoppning och QPSK-modulering och räcker upp till 3 400 m i luften med R9DS, eller 4 000 m med R12DS. Svarstiden är 3 ms. Utöver RadioLinks eget protokoll stöder AT9S Pro TBS CRSF, så en TBS Crossfire-modul kan kopplas in. Strömförbrukningen ligger på bara 90 mA.
Snabbfakta
- Upp till 3 400 m räckvidd i luften med medföljande R9DS, 4 000 m med R12DS
- Kompatibel med TBS Crossfire via CRSF-protokollet (modul och kabel säljs separat)
- 3 ms svarstid och 4096 stegs upplösning för stabila servon
- Telemetri med PRM-01 (säljs separat): modellbatteriets spänning på skärmen, plus larm med ljud, meddelande och vibration
- Trådlöst lärar-elev-läge med upp till 600 m fri rörelse för instruktören, eller traditionell lärar-elev-kabel
- Guidade menyer med instruktioner på skärmen, och modelldata kan kopieras via USB
- Låg strömförbrukning på 90 mA och skydd mot omvänd polaritet
| Färg | Grå |
| Kanaler | 10 med R9DS, 12 med R12DS, alla tolv programmerbara |
| Modelltyper | MerFlyg, helikopter, segelflyg, multikopter, bil, båt och robot |
| Spakläge | Mode 1 (gas på höger spak) |
| Skärm | Mer2,8 tums färgskärm, 240 × 320 pixlar |
| Räckvidd | MerUpp till 3 400 m i luften med R9DS |
| Svarstid | Mer3 ms |
| Modellminne | 15 modeller |
| Medföljande mottagare | MerR9DS, 10 kanaler, SBUS och PWM |
| Strömförsörjning | Mer7,4–15 V: 8 × AA, 2S–3S LiPo eller 18650 (batteri ingår inte) |
| Vikt | Mer880 g |
I kartongen
- AT9S Pro-sändare, grå, Mode 1
- R9DS-mottagare, 10 kanaler
- Halsband
- Krok och fjäder
- Manual
Avancerade specifikationer
Skärm och menyer
Färgskärmen på 2,8 tum har 240 × 320 pixlar och 16-bitars färg. Menysystemet är guidat och visar instruktioner på skärmen medan du ställer in, så det går att komma igång utan att leta i manualen. Sändaren byter layout automatiskt efter vald modelltyp och sparar 15 modeller.
Firmware uppdateras via USB, och modelldata kan kopieras via samma anslutning.
Räckvidd och svarstid
AT9S Pro kombinerar DSSS och FHSS med 16-kanals pseudoslumpmässig frekvenshoppning och QPSK-modulering, vilket ger en stabil signal på alla tolv kanaler. Enligt RadioLink klarar tekniken att 100 piloter flyger samtidigt på samma fält utan störningar.
Sändaren bygger på en 32-bitars STM32-processor och ett trådlöst chip från Texas Instruments, och svarstiden är 3 ms. Upplösningen är 4096 steg, med ett servoryck på högst 1,84 µs och typiskt 0,25 µs.
| Mottagare | På mark | I luften |
| R12DS | 2 000 m | 4 000 m |
| R12DSE | 2 000 m | 4 000 m |
| R12DSM | 1 100 m | 4 000 m |
| R9DS (ingår) | 900 m | 3 400 m |
| R6DS | 300 m | 600 m |
| R6DSM | 300 m | 500 m |
Räckvidden är uppmätt i fri terräng utan störningar.
Simulator, lärar-elev och Crossfire
Simulatorstödet gör att du kan träna inomhus när vädret inte tillåter flygning, och i simulatorläget stängs radiodelen av för att spara batteri.
Lärar-elev-funktionen fungerar med traditionell kabel eller trådlöst. Trådlöst kan instruktören röra sig fritt inom 600 m, vilket kräver RadioLinks trådlösa lärar-elev-kabel som säljs separat.
Via PPM/CRSF-uttaget kan en TBS Crossfire-modul anslutas. Med CRSF binds Crossfire till en mottagare från TBS (BLACKSHEEP), och sändareffekt och räckvidd bestäms då av Crossfire-modulen. Kabeln mellan AT9S Pro och Crossfire ingår inte.
Mixning, telemetri och mottagare
Alla tolv kanaler kan programmeras, och mixningen ställs in i en lättöverskådlig grafisk vy. Färdiga mixar finns för bland annat luftbroms, skevroder med höjdroder, flaps med skevroder och V-stjärt.
Med telemetrimodulen PRM-01 (säljs separat) ansluten till R9DS eller R12DS visas modellbatteriets spänning på sändarens skärm. PRM-03 tillsammans med en RadioLink-flygkontroller som PIX6, PIXHAWK, CrossFlight eller Mini Pix ger även hastighet, höjd, GPS-position, RSSI, flygläge och attityd. RSSI kan också skickas ut till FPV-skärmen.
Larm med ljud, meddelande och vibration varnar för låg RSSI, låg modellspänning, låg mottagarspänning och låg sändarspänning.
R9DS ger 9 kanaler PWM, eller 10 kanaler via SBUS och PWM. Behövs alla tolv kanaler används R12DS. En sändare kan bindas till upp till 30 mottagare, och SBUS-utgången passar flygkontroller och kort som Ardupilot, PX4, Betaflight, Arduino och Raspberry Pi.
Strömförsörjning och ergonomi
Sändaren drivs med 7,4–15 V via en standard JST-kontakt: 8 st AA-batterier, 2S–3S LiPo eller 18650-litium. Ett effektivt switchat nätaggregat håller strömförbrukningen på 90 mA vid 12 V, och med ett 3S-batteri på 1800 mAh räcker det till ungefär 12 timmar. Med en TBS Crossfire ansluten gäller högst 3S LiPo eller 18650. Skyddet mot omvänd polaritet skyddar både sändare och mottagare. Batterifacket mäter 116 × 36 × 32 mm, och ett 18650-paket måste ha JST-kontakt och passa de måtten.
Reglagen består av två vred, två skjutreglage, tre 3-lägesbrytare, två 2-lägesbrytare och en lärarbrytare. Potentiometrarna håller hög precision, greppet är ergonomiskt format och halsbandsfästet är viktbalanserat. Spakläget är Mode 1 vid leverans.
Kompatibilitet
Mottagare: R9DS (följer med), R6DS och R6DSM för 10 kanaler, R12DS, R12DSE och R12DSM för 12 kanaler, samt mottagare från TBS (BLACKSHEEP) via CRSF.
Modelltyper: helikoptrar med 90° och 120° swashplatta, flygplan, segelflyg, multikoptrar, bilar, båtar och robotar.
Signaler: PWM, SBUS, PPM och CRSF.
Telemetrimoduler: PRM-01 för spänning och PRM-03 för OSD-telemetri, båda säljs separat.
Tekniska specifikationer
| Modell | RadioLink AT9S Pro |
| Produkttyp | 10/12-kanals sändare |
| Färg | Grå |
| Spakläge | Mode 1 |
| Mått | 183 × 100 × 193 mm |
| Vikt | 880 g |
| Batterifack | 116 × 36 × 32 mm |
| Frekvensband | 2,4 GHz ISM, 2400–2483,5 MHz |
| Frekvensspridning | DSSS och FHSS, 16-kanals frekvenshoppning, samt CRSF |
| Modulering | QPSK |
| Bandbredd | 5,0 MHz |
| Grannkanaldämpning | >38 dBm |
| Sändareffekt | <100 mW (20 dBm) med DSSS/FHSS, med CRSF enligt Crossfire-modulen |
| Strömförbrukning | <90 mA vid 12 V med DSSS/FHSS |
| Driftspänning | 7,4–15 V |
| Räckvidd | 3 400 m i luften med R9DS |
| Kanaler | 10/12, alla tolv programmerbara |
| Upplösning | 4096 steg |
| Signaler | PWM, SBUS, PPM, CRSF |
| Modellminne | 15 |
| Skärm | 2,8 tum, 240 × 320 pixlar, 16-bitars färg |
| Processor | STM32F103VET6, 32-bitars ARM, 72 MHz |
| Arbetstemperatur | -30 °C till 85 °C |

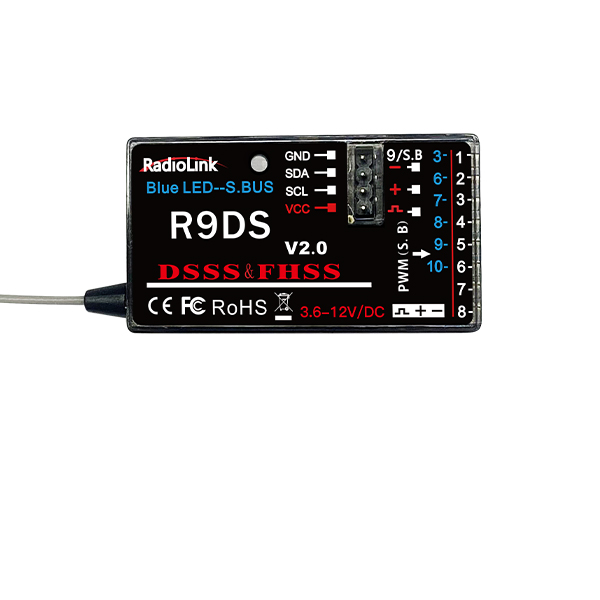

Mottagare R9DS, 1 st följer med
| Produkttyp | 10-kanals mottagare |
| Mått | 43 × 24 × 15 mm |
| Antennlängd | 145 mm |
| Vikt | 10,5 g |
| Kanaler | 9 kanaler PWM, eller 10 kanaler SBUS och PWM |
| Driftspänning | 3,6–12 V |
| Strömförbrukning | 38–45 mA vid 5 V |
| Frekvensspridning | DSSS och FHSS |
| Upplösning | 4096 steg, 0,25 µs per steg |
| Räckvidd | 3 400 m i luften |
| Telemetri | Modellspänning med PRM-01, OSD-data med PRM-03 och flygkontroller |
| Kompatibla sändare | AT10II, AT10, AT9S Pro, AT9S, AT9 |
Bra att veta
Räckvidden är uppmätt i fri terräng utan störningar och varierar med modell, installation och omgivning. Batteri, telemetrimodul, simulatorprogram, Crossfire-kabel och trådlös lärar-elev-kabel ingår inte. Med CRSF bestäms räckvidden av Crossfire-modulen och mottagaren från TBS.
Fullständig manual: radiolink.com/at9spro_manual
Specifikationer enligt tillverkaren. Räckvidd och batteritid beror på installation och förhållanden.
