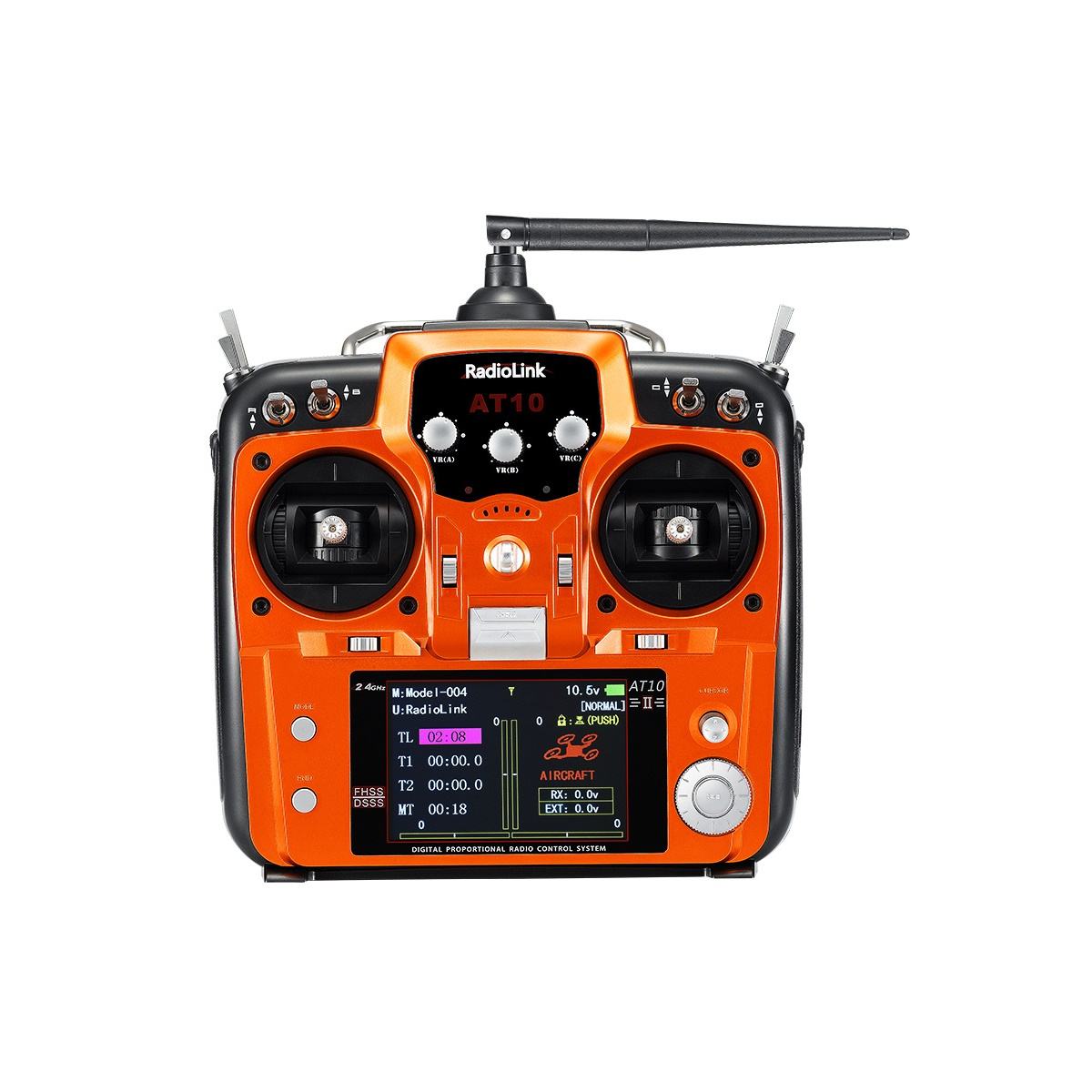

AT10II 12-kanals radio med R12DS-mottagare – Mode 1, orange
AT10II är RadioLinks 12-kanals sändare för flygplan, helikoptrar, segelflyg, multikoptrar och drönare, och den hanterar även bilar, båtar och robotar. Den här varianten är orange och levereras i Mode 1, med gas och skevroder på höger spak. Inställningarna görs på en 3,5 tums färgskärm, sändaren sparar 15 modeller, och alla tolv kanaler kan programmeras fritt. I kartongen ligger en R12DS-mottagare med 12 kanaler och telemetrimodulen PRM-01, så modellbatteriets spänning syns på skärmen från start.
Länken bygger på RadioLinks hybrid av DSSS och FHSS med 16-kanals frekvenshoppning och QPSK-modulering, och en lågbrusig PCB-antenn med 7 dBi förstärkning ger upp till 4 000 m räckvidd i luften med R12DS. Alla tolv kanaler svarar inom 3 ms. Systemet stöder SBUS, PPM och PWM, och firmware uppdateras via USB.
Snabbfakta
- Upp till 4 000 m räckvidd i luften och 2 000 m på mark med medföljande R12DS
- 3 ms svarstid på alla tolv kanaler och 4096 stegs upplösning för stabila servon
- Telemetri med medföljande PRM-01: modellbatteriets spänning på skärmen, plus larm för låg RSSI och låga spänningar
- Åtta brytare, tre vred och två skjutreglage som alla kan tilldelas fritt
- Programmerbar mixning på alla tolv kanaler, med färdiga mixar för bland annat luftbroms och V-stjärt
- Drivs med 8 st AA, 2S–3S LiPo eller 18650-litium, med skydd mot omvänd polaritet och under 105 mA strömförbrukning
- Simulatorläge med radiodelen avstängd för att spara batteri
| Färg | Orange |
| Kanaler | 12, alla programmerbara |
| Modelltyper | MerFlyg, helikopter, segelflyg, multikopter, bil, båt och robot |
| Spakläge | Mode 1 (gas på höger spak) |
| Skärm | Mer3,5 tums färgskärm, 320 × 480 pixlar |
| Räckvidd | MerUpp till 4 000 m i luften |
| Svarstid | Mer3 ms |
| Modellminne | 15 modeller |
| Medföljande mottagare | MerR12DS, 12 kanaler, SBUS och PWM |
| Strömförsörjning | Mer7,4–15 V: 8 × AA, 2S–3S LiPo eller 18650 (batteri ingår inte) |
| Vikt | Mer950 g |
I kartongen
- AT10II-sändare, orange, Mode 1
- R12DS-mottagare, 12 kanaler
- Telemetrimodul PRM-01
- Halsband
- Krok och fjäder
- Dekalark
- Manual
Avancerade specifikationer
Skärm och menyer
Färgskärmen på 3,5 tum har 320 × 480 pixlar och 16-bitars färg, och parametrar som kurvor och mixar visas i grafisk vy. Sändaren byter layout automatiskt efter vald modelltyp, och den sparar 15 modeller.
En kombinerad välj- och bekräftaknapp gör menyerna snabba att navigera, och firmware uppdateras med en USB-kabel och en dator.
Räckvidd och svarstid
AT10II kombinerar DSSS och FHSS med 16-kanals pseudoslumpmässig frekvenshoppning och QPSK-modulering, vilket ger en stabil signal på alla tolv kanaler även i störda miljöer. Kanalbandbredden är 5,0 MHz och sändarantennen är en lågbrusig PCB-antenn med 7 dBi förstärkning.
Alla tolv kanaler svarar samtidigt inom 3 ms. Upplösningen är 4096 steg, med ett servoryck på högst 1,84 µs och typiskt 0,25 µs, så servona står stilla.
| Mottagare | På mark | I luften |
| R12DS (ingår) | 2 000 m | 4 000 m |
| R12DSE | 2 000 m | 4 000 m |
| R12DSM | 1 100 m | 4 000 m |
| R9DS | 900 m | 3 400 m |
| R6DS | 300 m | 600 m |
| R6DSM | 300 m | 500 m |
Räckvidden är uppmätt i fri terräng utan störningar.
Simulator och lärar-elev
AT10II fungerar med de flesta flygsimulatorer på marknaden. Trådbundet ansluts en dongel till PPM-uttaget på sändarens baksida och till datorn. Trådlöst kopplas dongeln till en PPM-mottagare som är bunden till sändaren, och då kan simulatorn köras på dator eller mobil. I simulatorläget stängs radiodelen av för att spara batteri. Simulatorprogram och dongel ingår inte.
Sändaren har lärar-elev-funktion, och RadioLinks trådlösa lärar-elev-kabel finns som tillbehör.
Mixning, telemetri och mottagare
Alla tolv kanaler kan programmeras, och mixningen ställs in i en lättöverskådlig grafisk vy. Färdiga mixar finns för bland annat luftbroms, skevroder med höjdroder, flaps med skevroder och V-stjärt.

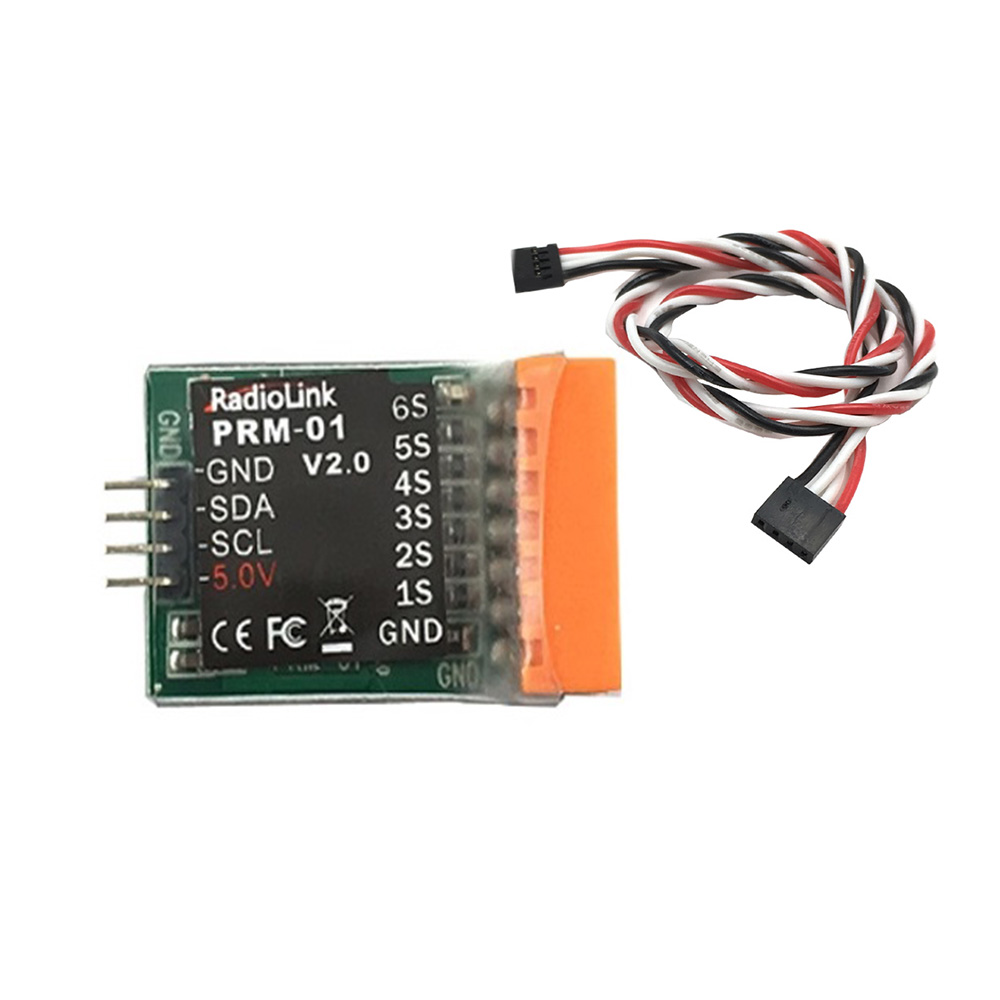

Med medföljande PRM-01 ansluten till R12DS visas modellbatteriets spänning på sändarens skärm. Telemetrimodulen PRM-03 tillsammans med en RadioLink-flygkontroller som PIX6, PIXHAWK, CrossFlight eller Mini Pix ger även hastighet, höjd, GPS-position, RSSI, flygläge och attityd. RSSI kan också skickas ut till FPV-skärmen.
Larm med ljud och meddelande på skärmen varnar för låg RSSI, låg modellspänning, låg mottagarspänning och låg sändarspänning.
R12DS har diversity-antenner för täckning åt alla håll och ger 11 kanaler PWM, eller 12 kanaler via SBUS och PWM. En sändare kan bindas till upp till 30 mottagare, och SBUS-utgången passar flygkontroller och kort som Ardupilot, PX4, Betaflight, Arduino och Raspberry Pi.
Strömförsörjning och ergonomi
Sändaren drivs med 7,4–15 V via en standard JST-kontakt: 8 st AA-batterier, 2S–3S LiPo, 18650-litium, Li-ion, NiMH eller NiCd. Ett switchat nätaggregat håller strömförbrukningen under 105 mA, och med ett 3S-batteri på 1800 mAh räcker det till ungefär 12 timmar. Skyddet mot omvänd polaritet skyddar både sändare och mottagare. Batterifacket mäter 115 × 32 × 30,5 mm, och ett 18650-paket måste ha JST-kontakt och passa de måtten.
Greppet är mattstrukturerat och halkfritt, spakarna är långa för precisa rörelser, och brytarna har olika längd så att de är lätta att känna igen. Spakläget är Mode 1 vid leverans, och byte av läge beskrivs i manualen. En fjäder följer med så att gasspaken kan göras självcentrerande.
Kompatibilitet
Mottagare: R12DS (följer med), R12DSE, R12DSM, R9DS, R6DS och R6DSM.
Modelltyper: helikoptrar med 90° och 120° swashplatta, flygplan, segelflyg, multikoptrar, bilar, båtar och robotar.
Signaler: SBUS, PPM och PWM. R12DSE ger SBUS eller CRSF och passar racerdrönare.
Telemetrimoduler: PRM-01 (följer med) för spänning och PRM-03 för OSD-telemetri med RadioLink-flygkontroller.
Tekniska specifikationer
| Modell | RadioLink AT10II |
| Produkttyp | 12-kanals sändare |
| Färg | Orange |
| Spakläge | Mode 1 |
| Mått | 180 × 95 × 220 mm |
| Vikt | 950 g |
| Batterifack | 115 × 32 × 30,5 mm |
| Frekvensband | 2,4 GHz ISM, 2400–2483,5 MHz |
| Frekvensspridning | DSSS och FHSS, 16-kanals frekvenshoppning |
| Modulering | QPSK |
| Kanalbandbredd | 5,0 MHz |
| Grannkanaldämpning | >38 dBm |
| Sändareffekt | <100 mW (20 dBm) |
| Strömförbrukning | <105 mA |
| Driftspänning | 7,4–15 V |
| Räckvidd | Över 4 000 m i luften |
| Kanaler | 12, alla programmerbara |
| Upplösning | 4096 steg |
| Signaler | PWM, SBUS, PPM |
| Modellminne | 15 |
| Skärm | 3,5 tum, 320 × 480 pixlar, 16-bitars färg |
| Arbetstemperatur | -30 °C till 85 °C |

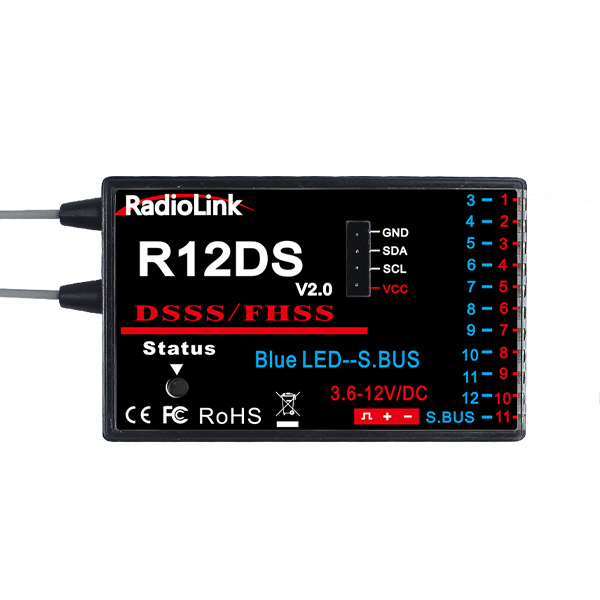

Mottagare R12DS, 1 st följer med
| Produkttyp | 12-kanals mottagare med diversity-antenner |
| Mått | 50 × 32 × 14,5 mm |
| Antennlängd | 215 mm |
| Vikt | 14 g |
| Kanaler | 11 kanaler PWM, eller 12 kanaler SBUS och PWM |
| Driftspänning | 3,6–12 V |
| Strömförbrukning | 38–45 mA vid 5 V |
| Frekvensspridning | DSSS och FHSS |
| Upplösning | 4096 steg, 0,25 µs per steg |
| Räckvidd | 4 000 m i luften |
| Telemetri | Modellspänning med PRM-01, OSD-data med PRM-03 och flygkontroller |
| Kompatibla sändare | AT10II, AT10, AT9S Pro, AT9S, AT9 |
Bra att veta
Räckvidden är uppmätt i fri terräng utan störningar och varierar med modell, installation och omgivning. Batteri, simulatorprogram, dongel och trådlös lärar-elev-kabel ingår inte. Spänningstelemetri med PRM-01 fungerar med mottagarna R12DS och R9DS.
Fullständig manual: radiolink.com/at10ii_manuals
Specifikationer enligt tillverkaren. Räckvidd och batteritid beror på installation och förhållanden.
