Produktinformation:

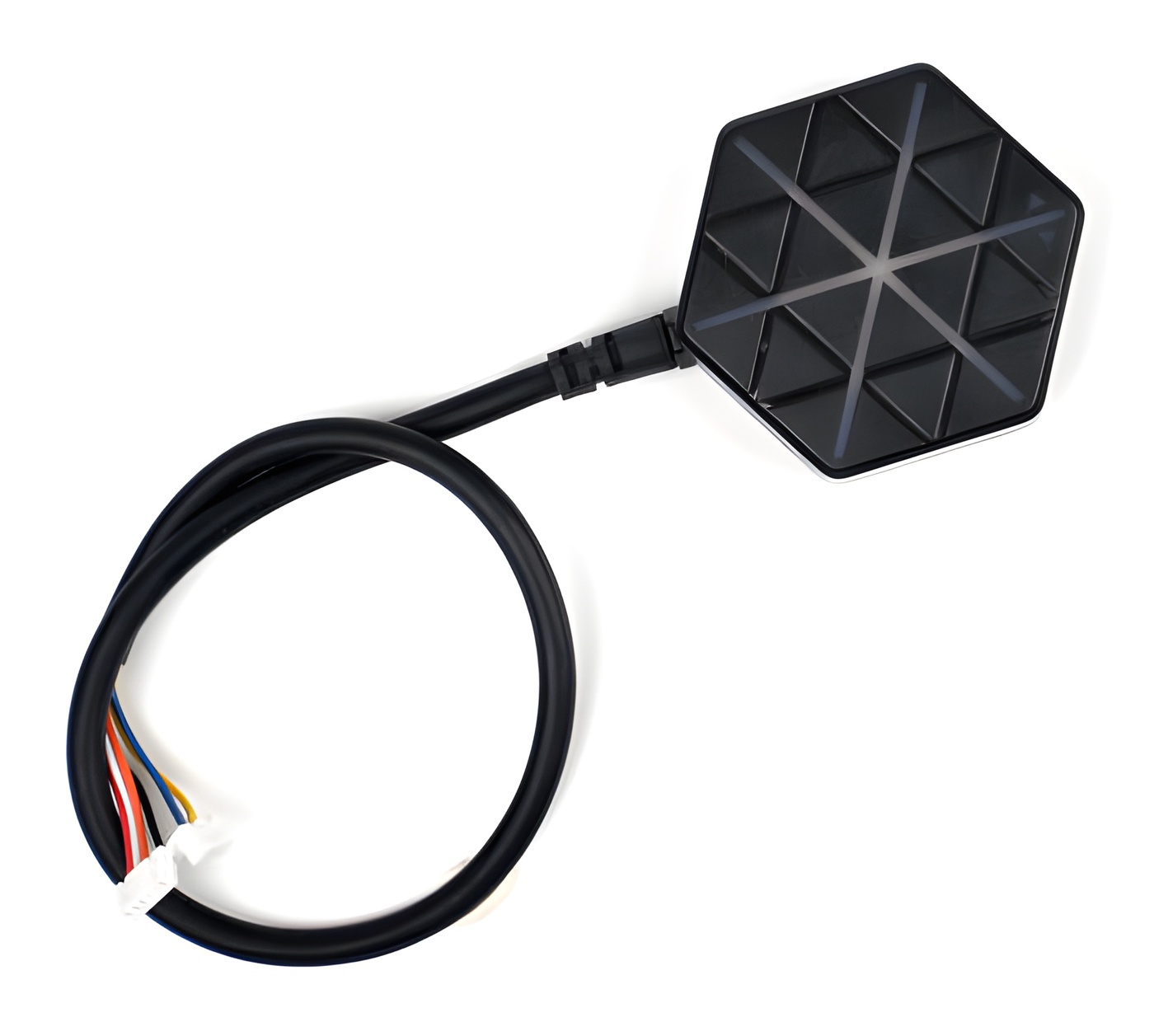

RadioLink SE100 M10N GP
- Dubbel störningsskyddsteknik
- Ingen oro för UAV-bildöverföring med hög effekt, högspänningsledningar eller annan stark signalstörning
- 50 centimeters positioneringsnoggrannhet
- Positionering av 20 satelliter på 6 sekunder på öppen mark
- Utmärkt förmåga att hålla positionen även i dalbottnar
- Tvåstegs SAWF (Surface Acoustic Wave Filter) från Murata
- Trippelfrekvent fyrsatellitsystem
- 2,5 dBm keramiska chipantenner med hög förstärkning och selektivitet
Dubbel teknik mot störningar
- Avstörning: Tvåstegsfiltrering med dämpning av in78dber filtrerar effektivt bort störningar utanför bandet.
- Anti-interferens: In-band-ingångs1dBskompressionspunkt-3dBm-höglinjär LNA kan minimera effekten av även små mängder störningssignaler som passerar filtret.
- Motstår effektivt stark signalstörning, såsom högeffektsbildöverföring på drönare, högspänningsledningar etc.
Utmärkt prestanda
- 50 centimeters positioneringsnoggrannhet. Positionering av 20 satelliter på 6 sekunder på öppen mark.
- Superpositioneringsförmåga även i dalbotten.
- Trippelfrekvens: 1561 ±1MHz, 1575 ±1MHz, 1602 MHz
- BD1, GPS/L1, Galileo/E1, GLONASS/G1 och drift av fyra satellitsystem samtidigt är tillgängliga.
Utmärkt prestanda
- 50 centimeters positioneringsnoggrannhet. Positionering av 20 satelliter på 6 sekunder på öppen mark.
- Superpositioneringsförmåga även i dalbotten.
- Trippelfrekvens: 1561 ±1MHz, 1575 ±1MHz, 1602 MHz
- BD1, GPS/L1, Galileo/E1, GLONASS/G1 och drift med fyra satellitsystem samtidigt är tillgängliga.
- Protokoll: Standard NMEA
- Men när SE100 ansluts till flygkontrollenheten kommer den att känna igen typen av flygkontrollenhet och automatiskt ställa in protokollet till samma protokoll som flygkontrollenheten när SE100 ansluts till flygkontrollenheten, och när SE100 kopplas bort från flygkontrollenheten återgår protokollet till standard-NMEA.
- Baudhastighet: 38,4 K
- Spänning: 5–±5% VDC
- Ström: 50-100mA
Toppkonfiguration
- GPS-avkodarchip: Radiolink SE100, med Ublox M10050, är mycket bättre än en enskild GNSS 7N.
- Inbyggd högprecisionskompass IST8310 (I2C-port).
- Antenn: 2,5 dbI keramiska chipantenner med hög förstärkning och selektivitet
- Effektförstärkande IC: MMIC-chip med hög förstärkning
- Dubbel filter: tvåstegs SAWF (Surface Acoustic Wave Filter) från Murata
SE100 M10N GPS-specifikationer:
- Positionsnoggrannhet: Upp till 50 centimeter med fyrlägesläge / 250 centimeter med enlägesläge
- Protokoll: Standard NMEA. Men när SE100 ansluts till flygkontrollenheten kommer den att känna igen typen av flygkontrollenhet och automatiskt ställa in protokollet till samma protokoll som flygkontrollenheten när SE100 ansluts till flygkontrollenheten. När SE100 kopplas bort från flygkontrollenheten återgår protokollet till standard NMEA.
- Hastighetsnoggrannhet: 0.1m/s
- Maxhöjd: 50000m
- Maxhastighet: 515m /s
- Maximal acceleration: 4G
- Max uppdateringsfrekvens: 20Hz
- Spårning och navigering: -167dBm
- Förvärv: -163dBm
- Kallstart: -151dBm
- Varmstart: -159dBm
- Kallstart: 26s
- Varmstart: 1s
- Spänning: 5 ±5 %VDC
- Ström: 50-100mA
- GPS: UART-port med baudhastighet 38,4K
- Geomagnetisk: I2C-port
